NSK AN / ANL Lock Nuts for Adapter Sleeves and Shafts

NSK AN / ANL Lock Nuts for Adapter Sleeves and Shafts

NSK AN and ANL slotted lock nuts for adapter sleeves and shafts, metric threads M 15 to Tr 500, used with AW washers or AL stoppers.

Key features

  • Slotted lock nuts for adapter sleeves and shaft ends
  • AN 02-AN 40 with metric fine threads for AW lock washers
  • AN 44 and larger with trapezoidal threads, secured with AL stoppers
  • ANL narrow series for A30 adapter sleeves
  • Threads to JIS B 0216 / B 0207

Specifications

Product Bearing lock nut
Series AN, ANL
Thread M 15x1 to Tr 500x5
Locking AW washer / AL stopper
Material Steel
Source NSK Rolling Bearings Catalogue (Part 4), p. 390-392

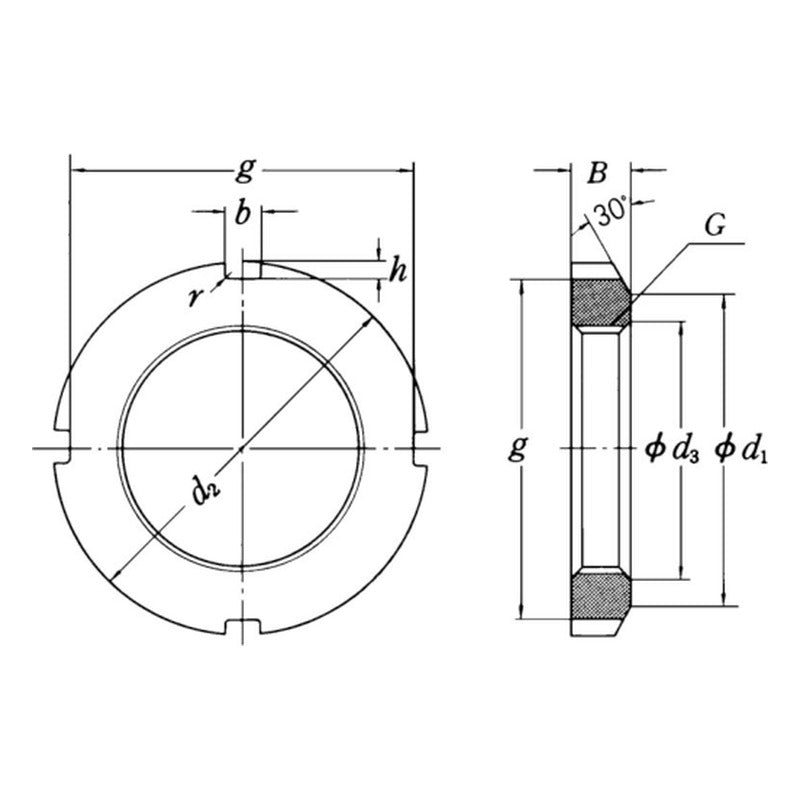

AN 02 Thread G: M 15x1 | d2: 25 mm | d1: 21 mm | Width B: 5 mm
AN 03 Thread G: M 17x1 | d2: 28 mm | d1: 24 mm | Width B: 5 mm
AN 04 Thread G: M 20x1 | d2: 32 mm | d1: 26 mm | Width B: 6 mm
AN 05 Thread G: M 25x1.5 | d2: 38 mm | d1: 32 mm | Width B: 7 mm
AN 06 Thread G: M 30x1.5 | d2: 45 mm | d1: 38 mm | Width B: 7 mm
AN 07 Thread G: M 35x1.5 | d2: 52 mm | d1: 44 mm | Width B: 8 mm
AN 08 Thread G: M 40x1.5 | d2: 58 mm | d1: 50 mm | Width B: 9 mm
AN 09 Thread G: M 45x1.5 | d2: 65 mm | d1: 56 mm | Width B: 10 mm
AN 10 Thread G: M 50x1.5 | d2: 70 mm | d1: 61 mm | Width B: 11 mm
AN 11 Thread G: M 55x2 | d2: 75 mm | d1: 67 mm | Width B: 11 mm
AN 12 Thread G: M 60x2 | d2: 80 mm | d1: 73 mm | Width B: 11 mm
AN 13 Thread G: M 65x2 | d2: 85 mm | d1: 79 mm | Width B: 12 mm
AN 14 Thread G: M 70x2 | d2: 92 mm | d1: 85 mm | Width B: 12 mm
AN 15 Thread G: M 75x2 | d2: 98 mm | d1: 90 mm | Width B: 13 mm
AN 16 Thread G: M 80x2 | d2: 105 mm | d1: 95 mm | Width B: 15 mm
AN 17 Thread G: M 85x2 | d2: 110 mm | d1: 102 mm | Width B: 16 mm
AN 18 Thread G: M 90x2 | d2: 120 mm | d1: 108 mm | Width B: 16 mm
AN 19 Thread G: M 95x2 | d2: 125 mm | d1: 113 mm | Width B: 17 mm
AN 20 Thread G: M 100x2 | d2: 130 mm | d1: 120 mm | Width B: 18 mm
AN 21 Thread G: M 105x2 | d2: 140 mm | d1: 126 mm | Width B: 18 mm
AN 22 Thread G: M 110x2 | d2: 145 mm | d1: 133 mm | Width B: 19 mm
AN 23 Thread G: M 115x2 | d2: 150 mm | d1: 137 mm | Width B: 19 mm
AN 24 Thread G: M 120x2 | d2: 155 mm | d1: 138 mm | Width B: 20 mm
AN 25 Thread G: M 125x2 | d2: 160 mm | d1: 148 mm | Width B: 21 mm
AN 26 Thread G: M 130x2 | d2: 165 mm | d1: 149 mm | Width B: 21 mm
AN 27 Thread G: M 135x2 | d2: 175 mm | d1: 160 mm | Width B: 22 mm
AN 28 Thread G: M 140x2 | d2: 180 mm | d1: 160 mm | Width B: 22 mm
AN 29 Thread G: M 145x2 | d2: 190 mm | d1: 172 mm | Width B: 24 mm
AN 30 Thread G: M 150x2 | d2: 195 mm | d1: 171 mm | Width B: 24 mm
AN 31 Thread G: M 155x3 | d2: 200 mm | d1: 182 mm | Width B: 25 mm
AN 32 Thread G: M 160x3 | d2: 210 mm | d1: 182 mm | Width B: 25 mm
AN 33 Thread G: M 165x3 | d2: 210 mm | d1: 193 mm | Width B: 26 mm
AN 34 Thread G: M 170x3 | d2: 220 mm | d1: 193 mm | Width B: 26 mm
AN 36 Thread G: M 180x3 | d2: 230 mm | d1: 203 mm | Width B: 27 mm
AN 38 Thread G: M 190x3 | d2: 240 mm | d1: 214 mm | Width B: 28 mm
AN 40 Thread G: M 200x3 | d2: 250 mm | d1: 226 mm | Width B: 29 mm
AN 44 Thread G: Tr 220x4 | d2: 280 mm | d1: 250 mm | Width B: 32 mm
AN 48 Thread G: Tr 240x4 | d2: 300 mm | d1: 270 mm | Width B: 34 mm
AN 52 Thread G: Tr 260x4 | d2: 330 mm | d1: 300 mm | Width B: 36 mm
AN 56 Thread G: Tr 280x4 | d2: 350 mm | d1: 320 mm | Width B: 38 mm
AN 60 Thread G: Tr 300x4 | d2: 380 mm | d1: 340 mm | Width B: 40 mm
AN 64 Thread G: Tr 320x5 | d2: 400 mm | d1: 360 mm | Width B: 42 mm
AN 68 Thread G: Tr 340x5 | d2: 440 mm | d1: 400 mm | Width B: 55 mm
AN 72 Thread G: Tr 360x5 | d2: 460 mm | d1: 420 mm | Width B: 58 mm
AN 76 Thread G: Tr 380x5 | d2: 490 mm | d1: 450 mm | Width B: 60 mm
AN 80 Thread G: Tr 400x5 | d2: 520 mm | d1: 470 mm | Width B: 62 mm
AN 84 Thread G: Tr 420x5 | d2: 540 mm | d1: 490 mm | Width B: 70 mm
AN 88 Thread G: Tr 440x5 | d2: 560 mm | d1: 510 mm | Width B: 70 mm
AN 92 Thread G: Tr 460x5 | d2: 580 mm | d1: 540 mm | Width B: 75 mm
AN 96 Thread G: Tr 480x5 | d2: 620 mm | d1: 560 mm | Width B: 75 mm
AN 100 Thread G: Tr 500x5 | d2: 630 mm | d1: 580 mm | Width B: 80 mm
ANL 24 Thread G: M 120x2 | d2: 145 mm | d1: 133 mm | Width B: 20 mm
ANL 26 Thread G: M 130x2 | d2: 155 mm | d1: 143 mm | Width B: 21 mm
ANL 28 Thread G: M 140x2 | d2: 165 mm | d1: 151 mm | Width B: 22 mm
ANL 30 Thread G: M 150x2 | d2: 180 mm | d1: 164 mm | Width B: 24 mm
ANL 32 Thread G: M 160x3 | d2: 190 mm | d1: 174 mm | Width B: 25 mm
ANL 34 Thread G: M 170x3 | d2: 200 mm | d1: 184 mm | Width B: 26 mm
ANL 36 Thread G: M 180x3 | d2: 210 mm | d1: 192 mm | Width B: 27 mm
ANL 38 Thread G: M 190x3 | d2: 220 mm | d1: 202 mm | Width B: 28 mm
ANL 40 Thread G: M 200x3 | d2: 240 mm | d1: 218 mm | Width B: 29 mm
ANL 44 Thread G: Tr 220x4 | d2: 260 mm | d1: 242 mm | Width B: 30 mm
ANL 48 Thread G: Tr 240x4 | d2: 290 mm | d1: 270 mm | Width B: 34 mm
ANL 52 Thread G: Tr 260x4 | d2: 310 mm | d1: 290 mm | Width B: 34 mm
ANL 56 Thread G: Tr 280x4 | d2: 330 mm | d1: 310 mm | Width B: 38 mm
ANL 60 Thread G: Tr 300x4 | d2: 360 mm | d1: 336 mm | Width B: 42 mm
ANL 64 Thread G: Tr 320x5 | d2: 380 mm | d1: 356 mm | Width B: 42 mm
ANL 68 Thread G: Tr 340x5 | d2: 400 mm | d1: 376 mm | Width B: 45 mm
ANL 72 Thread G: Tr 360x5 | d2: 420 mm | d1: 394 mm | Width B: 45 mm
ANL 76 Thread G: Tr 380x5 | d2: 450 mm | d1: 422 mm | Width B: 48 mm
ANL 80 Thread G: Tr 400x5 | d2: 470 mm | d1: 442 mm | Width B: 52 mm
ANL 84 Thread G: Tr 420x5 | d2: 490 mm | d1: 462 mm | Width B: 52 mm
ANL 88 Thread G: Tr 440x5 | d2: 520 mm | d1: 490 mm | Width B: 60 mm
ANL 92 Thread G: Tr 460x5 | d2: 540 mm | d1: 510 mm | Width B: 60 mm
ANL 96 Thread G: Tr 480x5 | d2: 560 mm | d1: 530 mm | Width B: 60 mm
ANL 100 Thread G: Tr 500x5 | d2: 580 mm | d1: 550 mm | Width B: 68 mm
