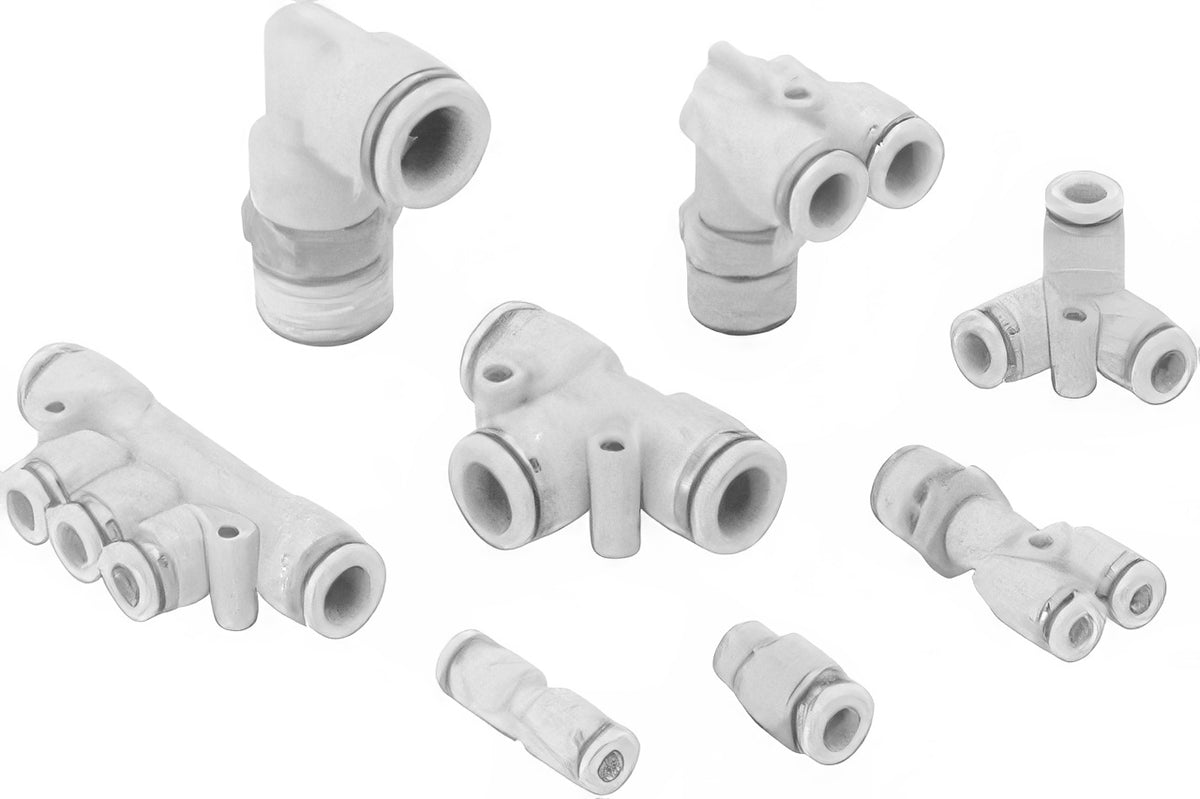

CKD Resin Push-in Fittings ZSP Series (Tube 4 to 12 mm)

CKD Resin Push-in Fittings ZSP Series (Tube 4 to 12 mm)

All-resin push-in fittings: unions, elbows, tees, Y, branch, reducer, plugs and bulkhead types.

ZSP-C4-M5 Tube OD (mm): 4 | Effective area (mm2): 1.9 | Mass (g): 5.6 | Dim. M (mm): M5×0.8 | Dim. A (mm): 3.2 | Dim. L (mm): 20 | Dim. G (mm): 16.8 | Dim. B (mm): 14.9 | Dim. C (mm): 9.9 | Dim. H (mm): 10
ZSP-C4-M5S Tube OD (mm): 4 | Effective area (mm2): 1.9 | Mass (g): 5.9 | Dim. M (mm): M5×0.8 | Dim. A (mm): 3.2 | Dim. L (mm): 22.9 | Dim. G (mm): 19.7 | Dim. B (mm): 14.9 | Dim. C (mm): 9.9 | Dim. H (mm): 8
ZSP-C4-6 Tube OD (mm): 4 | Effective area (mm2): 5.3 | Mass (g): 7.5 | Dim. M (mm): R1/8 | Dim. A (mm): 8 | Dim. L (mm): 21 | Dim. G (mm): 17 | Dim. B (mm): 14.9 | Dim. C (mm): 9.9 | Dim. H (mm): 10
ZSP-C4-8 Tube OD (mm): 4 | Effective area (mm2): 5.3 | Mass (g): 15 | Dim. M (mm): R1/4 | Dim. A (mm): 11 | Dim. L (mm): 21 | Dim. G (mm): 15 | Dim. B (mm): 14.9 | Dim. C (mm): 9.9 | Dim. H (mm): 14
ZSP-C6-M5 Tube OD (mm): 6 | Effective area (mm2): 1.9 | Mass (g): 8.1 | Dim. M (mm): M5×0.8 | Dim. A (mm): 3.2 | Dim. L (mm): 22.1 | Dim. G (mm): 18.9 | Dim. B (mm): 17 | Dim. C (mm): 11.8 | Dim. H (mm): 12
ZSP-C6-6 Tube OD (mm): 6 | Effective area (mm2): 12.5 | Mass (g): 8.3 | Dim. M (mm): R1/8 | Dim. A (mm): 8 | Dim. L (mm): 22.6 | Dim. G (mm): 18.6 | Dim. B (mm): 17 | Dim. C (mm): 11.8 | Dim. H (mm): 12
ZSP-C6-8 Tube OD (mm): 6 | Effective area (mm2): 12.5 | Mass (g): 16 | Dim. M (mm): R1/4 | Dim. A (mm): 11 | Dim. L (mm): 24.6 | Dim. G (mm): 18.5 | Dim. B (mm): 17 | Dim. C (mm): 11.8 | Dim. H (mm): 14
ZSP-C6-10 Tube OD (mm): 6 | Effective area (mm2): 12.5 | Mass (g): 25 | Dim. M (mm): R3/8 | Dim. A (mm): 12 | Dim. L (mm): 23.6 | Dim. G (mm): 17.2 | Dim. B (mm): 17 | Dim. C (mm): 11.8 | Dim. H (mm): 17
ZSP-C8-6 Tube OD (mm): 8 | Effective area (mm2): 20 | Mass (g): 14 | Dim. M (mm): R1/8 | Dim. A (mm): 8 | Dim. L (mm): 27.9 | Dim. G (mm): 23.9 | Dim. B (mm): 18.2 | Dim. C (mm): 13.8 | Dim. H (mm): 14
ZSP-C8-8 Tube OD (mm): 8 | Effective area (mm2): 20 | Mass (g): 14 | Dim. M (mm): R1/4 | Dim. A (mm): 11 | Dim. L (mm): 26.6 | Dim. G (mm): 20.6 | Dim. B (mm): 18.2 | Dim. C (mm): 13.8 | Dim. H (mm): 14
ZSP-C8-10 Tube OD (mm): 8 | Effective area (mm2): 20 | Mass (g): 21 | Dim. M (mm): R3/8 | Dim. A (mm): 12 | Dim. L (mm): 23.9 | Dim. G (mm): 17.6 | Dim. B (mm): 18.2 | Dim. C (mm): 13.8 | Dim. H (mm): 17
ZSP-C10-6 Tube OD (mm): 10 | Effective area (mm2): 22.9 | Mass (g): 21 | Dim. M (mm): R1/8 | Dim. A (mm): 8 | Dim. L (mm): 30.3 | Dim. G (mm): 26.3 | Dim. B (mm): 20.7 | Dim. C (mm): 16.8 | Dim. H (mm): 17
ZSP-C10-8 Tube OD (mm): 10 | Effective area (mm2): 35 | Mass (g): 19 | Dim. M (mm): R1/4 | Dim. A (mm): 11 | Dim. L (mm): 29.8 | Dim. G (mm): 23.8 | Dim. B (mm): 20.7 | Dim. C (mm): 16.8 | Dim. H (mm): 17
ZSP-C10-10 Tube OD (mm): 10 | Effective area (mm2): 35 | Mass (g): 24 | Dim. M (mm): R3/8 | Dim. A (mm): 12 | Dim. L (mm): 29.3 | Dim. G (mm): 23 | Dim. B (mm): 20.7 | Dim. C (mm): 16.8 | Dim. H (mm): 17
ZSP-C10-15 Tube OD (mm): 10 | Effective area (mm2): 35 | Mass (g): 46 | Dim. M (mm): R1/2 | Dim. A (mm): 15 | Dim. L (mm): 30.3 | Dim. G (mm): 22.1 | Dim. B (mm): 20.7 | Dim. C (mm): 16.8 | Dim. H (mm): 21
ZSP-C12-8 Tube OD (mm): 12 | Effective area (mm2): 35 | Mass (g): 40 | Dim. M (mm): R1/4 | Dim. A (mm): 11 | Dim. L (mm): 35.9 | Dim. G (mm): 29.9 | Dim. B (mm): 23.3 | Dim. C (mm): 19.8 | Dim. H (mm): 21
ZSP-C12-10 Tube OD (mm): 12 | Effective area (mm2): 59 | Mass (g): 32 | Dim. M (mm): R3/8 | Dim. A (mm): 12 | Dim. L (mm): 31.9 | Dim. G (mm): 25.6 | Dim. B (mm): 23.3 | Dim. C (mm): 19.8 | Dim. H (mm): 21
ZSP-C12-15 Tube OD (mm): 12 | Effective area (mm2): 59 | Mass (g): 45 | Dim. M (mm): R1/2 | Dim. A (mm): 15 | Dim. L (mm): 33.9 | Dim. G (mm): 25.7 | Dim. B (mm): 23.3 | Dim. C (mm): 19.8 | Dim. H (mm): 21
ZSP-U4 Tube OD (mm): 4 | Effective area (mm2): 5.3 | Mass: 4.4 | Dim. L (mm): 30.8 | Dim. C1 (mm): 9.9 | Dim. C2 (mm): 10 | Dim. B (mm): 14.9
ZSP-U6 Tube OD (mm): 6 | Effective area (mm2): 12.5 | Mass: 6.2 | Dim. L (mm): 34.9 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 12.5 | Dim. B (mm): 17
ZSP-U8 Tube OD (mm): 8 | Effective area (mm2): 20 | Mass: 8.8 | Dim. L (mm): 37.8 | Dim. C1 (mm): 13.8 | Dim. C2 (mm): 14.5 | Dim. B (mm): 18.1
ZSP-U10 Tube OD (mm): 10 | Effective area (mm2): 35 | Mass: 15 | Dim. L (mm): 41.4 | Dim. C1 (mm): 16.8 | Dim. C2 (mm): 17.5 | Dim. B (mm): 20.2
ZSP-U12 Tube OD (mm): 12 | Effective area (mm2): 59 | Mass: 21 | Dim. L (mm): 47.8 | Dim. C1 (mm): 19.8 | Dim. C2 (mm): 21 | Dim. B (mm): 23.4
ZSP-L4-M5 Tube OD (mm): 4 | Effective area (mm2): 1.5 | Mass (g): 7.3 | Dim. M (mm): M5×0.8 | Dim. A (mm): 3.2 | Dim. L1 (mm): 20.3 | Dim. G (mm): 22.1 | Dim. C1 (mm): 9.9 | Dim. C2 (mm): 10 | Dim. B (mm): 14.9 | Dim. L2 (mm): 18 | Dim. H (mm): 10
ZSP-L4-6 Tube OD (mm): 4 | Effective area (mm2): 4.2 | Mass (g): 10 | Dim. M (mm): R1/8 | Dim. A (mm): 8 | Dim. L1 (mm): 23.3 | Dim. G (mm): 24.3 | Dim. C1 (mm): 9.9 | Dim. C2 (mm): 10 | Dim. B (mm): 14.9 | Dim. L2 (mm): 18 | Dim. H (mm): 10
ZSP-L4-8 Tube OD (mm): 4 | Effective area (mm2): 4.2 | Mass (g): 19 | Dim. M (mm): R1/4 | Dim. A (mm): 11 | Dim. L1 (mm): 26.3 | Dim. G (mm): 25.3 | Dim. C1 (mm): 9.9 | Dim. C2 (mm): 10 | Dim. B (mm): 14.9 | Dim. L2 (mm): 18 | Dim. H (mm): 14
ZSP-L6-M5 Tube OD (mm): 6 | Effective area (mm2): 1.5 | Mass (g): 11 | Dim. M (mm): M5×0.8 | Dim. A (mm): 3.2 | Dim. L1 (mm): 22 | Dim. G (mm): 25.1 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 12.5 | Dim. B (mm): 16.8 | Dim. L2 (mm): 19.8 | Dim. H (mm): 12
ZSP-L6-6 Tube OD (mm): 6 | Effective area (mm2): 10 | Mass (g): 13 | Dim. M (mm): R1/8 | Dim. A (mm): 8 | Dim. L1 (mm): 25 | Dim. G (mm): 27.3 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 12.5 | Dim. B (mm): 16.8 | Dim. L2 (mm): 19.8 | Dim. H (mm): 12
ZSP-L6-8 Tube OD (mm): 6 | Effective area (mm2): 10 | Mass (g): 20 | Dim. M (mm): R1/4 | Dim. A (mm): 11 | Dim. L1 (mm): 28 | Dim. G (mm): 28.2 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 12.5 | Dim. B (mm): 16.8 | Dim. L2 (mm): 19.8 | Dim. H (mm): 14
ZSP-L6-10 Tube OD (mm): 6 | Effective area (mm2): 10 | Mass (g): 32 | Dim. M (mm): R3/8 | Dim. A (mm): 12 | Dim. L1 (mm): 29.8 | Dim. G (mm): 29.7 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 12.5 | Dim. B (mm): 16.8 | Dim. L2 (mm): 19.8 | Dim. H (mm): 17
ZSP-L8-6 Tube OD (mm): 8 | Effective area (mm2): 16.5 | Mass (g): 17 | Dim. M (mm): R1/8 | Dim. A (mm): 8 | Dim. L1 (mm): 28 | Dim. G (mm): 31.3 | Dim. C1 (mm): 13.8 | Dim. C2 (mm): 14.5 | Dim. B (mm): 18.1 | Dim. L2 (mm): 22.7 | Dim. H (mm): 14
ZSP-L8-8 Tube OD (mm): 8 | Effective area (mm2): 16.5 | Mass (g): 22 | Dim. M (mm): R1/4 | Dim. A (mm): 11 | Dim. L1 (mm): 31 | Dim. G (mm): 32.2 | Dim. C1 (mm): 13.8 | Dim. C2 (mm): 14.5 | Dim. B (mm): 18.1 | Dim. L2 (mm): 22.7 | Dim. H (mm): 14
ZSP-L8-10 Tube OD (mm): 8 | Effective area (mm2): 16.5 | Mass (g): 34 | Dim. M (mm): R3/8 | Dim. A (mm): 12 | Dim. L1 (mm): 32.8 | Dim. G (mm): 33.7 | Dim. C1 (mm): 13.8 | Dim. C2 (mm): 14.5 | Dim. B (mm): 18.1 | Dim. L2 (mm): 22.7 | Dim. H (mm): 17
ZSP-L10-6 Tube OD (mm): 10 | Effective area (mm2): 22.4 | Mass (g): 29 | Dim. M (mm): R1/8 | Dim. A (mm): 8 | Dim. L1 (mm): 33 | Dim. G (mm): 37.8 | Dim. C1 (mm): 16.8 | Dim. C2 (mm): 17.5 | Dim. B (mm): 20.2 | Dim. L2 (mm): 26.2 | Dim. H (mm): 17
ZSP-L10-8 Tube OD (mm): 10 | Effective area (mm2): 30 | Mass (g): 31 | Dim. M (mm): R1/4 | Dim. A (mm): 11 | Dim. L1 (mm): 36 | Dim. G (mm): 38.7 | Dim. C1 (mm): 16.8 | Dim. C2 (mm): 17.5 | Dim. B (mm): 20.2 | Dim. L2 (mm): 26.2 | Dim. H (mm): 17
ZSP-L10-10 Tube OD (mm): 10 | Effective area (mm2): 30 | Mass (g): 39 | Dim. M (mm): R3/8 | Dim. A (mm): 12 | Dim. L1 (mm): 37 | Dim. G (mm): 39.4 | Dim. C1 (mm): 16.8 | Dim. C2 (mm): 17.5 | Dim. B (mm): 20.2 | Dim. L2 (mm): 26.2 | Dim. H (mm): 17
ZSP-L10-15 Tube OD (mm): 10 | Effective area (mm2): 30 | Mass (g): 59 | Dim. M (mm): R1/2 | Dim. A (mm): 15 | Dim. L1 (mm): 40 | Dim. G (mm): 40.6 | Dim. C1 (mm): 16.8 | Dim. C2 (mm): 17.5 | Dim. B (mm): 20.2 | Dim. L2 (mm): 26.2 | Dim. H (mm): 21
ZSP-L12-8 Tube OD (mm): 12 | Effective area (mm2): 30 | Mass (g): 47 | Dim. M (mm): R1/4 | Dim. A (mm): 11 | Dim. L1 (mm): 38 | Dim. G (mm): 42.5 | Dim. C1 (mm): 19.8 | Dim. C2 (mm): 21 | Dim. B (mm): 23.4 | Dim. L2 (mm): 29.4 | Dim. H (mm): 21
ZSP-L12-10 Tube OD (mm): 12 | Effective area (mm2): 47 | Mass (g): 48 | Dim. M (mm): R3/8 | Dim. A (mm): 12 | Dim. L1 (mm): 39 | Dim. G (mm): 43.2 | Dim. C1 (mm): 19.8 | Dim. C2 (mm): 21 | Dim. B (mm): 23.4 | Dim. L2 (mm): 29.4 | Dim. H (mm): 21
ZSP-L12-15 Tube OD (mm): 12 | Effective area (mm2): 47 | Mass (g): 63 | Dim. M (mm): R1/2 | Dim. A (mm): 15 | Dim. L1 (mm): 42 | Dim. G (mm): 44.3 | Dim. C1 (mm): 19.8 | Dim. C2 (mm): 21 | Dim. B (mm): 23.4 | Dim. L2 (mm): 29.4 | Dim. H (mm): 21
ZSP-V4 Tube OD (mm): 4 | Effective area (mm2): 4.2 | Mass (g): 4.7 | Dim. C1 (mm): 9.9 | Dim. C2 (mm): 10 | Dim. B (mm): 14.9 | Dim. L (mm): 16.9 | Dim. E (mm): 3.2 | Dim. N (mm): 6.5 | Dim. F (mm): 10.4
ZSP-V6 Tube OD (mm): 6 | Effective area (mm2): 10 | Mass (g): 6.9 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 12.5 | Dim. B (mm): 17 | Dim. L (mm): 20.1 | Dim. E (mm): 3.2 | Dim. N (mm): 8 | Dim. F (mm): 13.5
ZSP-V8 Tube OD (mm): 8 | Effective area (mm2): 16.5 | Mass (g): 11 | Dim. C1 (mm): 13.8 | Dim. C2 (mm): 15 | Dim. B (mm): 18.1 | Dim. L (mm): 22.4 | Dim. E (mm): 4.2 | Dim. N (mm): 10 | Dim. F (mm): 15.6
ZSP-V10 Tube OD (mm): 10 | Effective area (mm2): 30 | Mass (g): 16 | Dim. C1 (mm): 16.8 | Dim. C2 (mm): 17.5 | Dim. B (mm): 20.2 | Dim. L (mm): 26.2 | Dim. E (mm): 4.2 | Dim. N (mm): 12 | Dim. F (mm): 18.2
ZSP-V12 Tube OD (mm): 12 | Effective area (mm2): 47 | Mass (g): 24 | Dim. C1 (mm): 19.8 | Dim. C2 (mm): 21 | Dim. B (mm): 23.4 | Dim. L (mm): 29.4 | Dim. E (mm): 4.2 | Dim. N (mm): 14 | Dim. F (mm): 21.7
ZSP-B4-M5 Tube OD (mm): 4 | Effective area (mm2): 1.5 | Mass (g): 9.4 | Dim. M (mm): M5×0.8 | Dim. A (mm): 3.2 | Dim. L1 (mm): 20.2 | Dim. G (mm): 22 | Dim. C1 (mm): 9.9 | Dim. C2 (mm): 10 | Dim. B (mm): 14.9 | Dim. L2 (mm): 16.9 | Dim. L3 (mm): 33.8
ZSP-B4-6 Tube OD (mm): 4 | Effective area (mm2): 4.1 | Mass (g): 13 | Dim. M (mm): R1/8 | Dim. A (mm): 8 | Dim. L1 (mm): 23.2 | Dim. G (mm): 24.2 | Dim. C1 (mm): 9.9 | Dim. C2 (mm): 10 | Dim. B (mm): 14.9 | Dim. L2 (mm): 16.9 | Dim. L3 (mm): 33.8
ZSP-B4-8 Tube OD (mm): 4 | Effective area (mm2): 4.1 | Mass (g): 21 | Dim. M (mm): R1/4 | Dim. A (mm): 11 | Dim. L1 (mm): 26.2 | Dim. G (mm): 25.2 | Dim. C1 (mm): 9.9 | Dim. C2 (mm): 10 | Dim. B (mm): 14.9 | Dim. L2 (mm): 16.9 | Dim. L3 (mm): 33.8
ZSP-B6-M5 Tube OD (mm): 6 | Effective area (mm2): 1.5 | Mass (g): 15 | Dim. M (mm): M5×0.8 | Dim. A (mm): 3.2 | Dim. L1 (mm): 23 | Dim. G (mm): 26.3 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 13 | Dim. B (mm): 17 | Dim. L2 (mm): 20.15 | Dim. L3 (mm): 40.3
ZSP-B6-6 Tube OD (mm): 6 | Effective area (mm2): 10 | Mass (g): 17 | Dim. M (mm): R1/8 | Dim. A (mm): 8 | Dim. L1 (mm): 26 | Dim. G (mm): 28.5 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 13 | Dim. B (mm): 17 | Dim. L2 (mm): 20.15 | Dim. L3 (mm): 40.3
ZSP-B6-8 Tube OD (mm): 6 | Effective area (mm2): 10 | Mass (g): 24 | Dim. M (mm): R1/4 | Dim. A (mm): 11 | Dim. L1 (mm): 29 | Dim. G (mm): 29.5 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 13 | Dim. B (mm): 17 | Dim. L2 (mm): 20.15 | Dim. L3 (mm): 40.3
ZSP-B6-10 Tube OD (mm): 6 | Effective area (mm2): 10 | Mass (g): 36 | Dim. M (mm): R3/8 | Dim. A (mm): 12 | Dim. L1 (mm): 30.8 | Dim. G (mm): 31 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 13 | Dim. B (mm): 17 | Dim. L2 (mm): 20.15 | Dim. L3 (mm): 40.3
ZSP-B8-6 Tube OD (mm): 8 | Effective area (mm2): 16.5 | Mass (g): 21 | Dim. M (mm): R1/8 | Dim. A (mm): 8 | Dim. L1 (mm): 26.3 | Dim. G (mm): 29.8 | Dim. C1 (mm): 13.8 | Dim. C2 (mm): 15 | Dim. B (mm): 18.1 | Dim. L2 (mm): 22.4 | Dim. L3 (mm): 44.8
ZSP-B8-8 Tube OD (mm): 8 | Effective area (mm2): 16.5 | Mass (g): 26 | Dim. M (mm): R1/4 | Dim. A (mm): 11 | Dim. L1 (mm): 29.3 | Dim. G (mm): 30.8 | Dim. C1 (mm): 13.8 | Dim. C2 (mm): 15 | Dim. B (mm): 18.1 | Dim. L2 (mm): 22.4 | Dim. L3 (mm): 44.8
ZSP-B8-10 Tube OD (mm): 8 | Effective area (mm2): 16.5 | Mass (g): 38 | Dim. M (mm): R3/8 | Dim. A (mm): 12 | Dim. L1 (mm): 31.1 | Dim. G (mm): 32.3 | Dim. C1 (mm): 13.8 | Dim. C2 (mm): 15 | Dim. B (mm): 18.1 | Dim. L2 (mm): 22.4 | Dim. L3 (mm): 44.8
ZSP-B10-6 Tube OD (mm): 10 | Effective area (mm2): 30 | Mass (g): 36 | Dim. M (mm): R1/8 | Dim. A (mm): 8 | Dim. L1 (mm): 33 | Dim. G (mm): 37.8 | Dim. C1 (mm): 16.8 | Dim. C2 (mm): 17.5 | Dim. B (mm): 20.2 | Dim. L2 (mm): 25.2 | Dim. L3 (mm): 50.4
ZSP-B10-8 Tube OD (mm): 10 | Effective area (mm2): 30 | Mass (g): 38 | Dim. M (mm): R1/4 | Dim. A (mm): 11 | Dim. L1 (mm): 36 | Dim. G (mm): 38.7 | Dim. C1 (mm): 16.8 | Dim. C2 (mm): 17.5 | Dim. B (mm): 20.2 | Dim. L2 (mm): 25.2 | Dim. L3 (mm): 50.4
ZSP-B10-10 Tube OD (mm): 10 | Effective area (mm2): 30 | Mass (g): 46 | Dim. M (mm): R3/8 | Dim. A (mm): 12 | Dim. L1 (mm): 37 | Dim. G (mm): 39.4 | Dim. C1 (mm): 16.8 | Dim. C2 (mm): 17.5 | Dim. B (mm): 20.2 | Dim. L2 (mm): 25.2 | Dim. L3 (mm): 50.4
ZSP-B10-15 Tube OD (mm): 10 | Effective area (mm2): 30 | Mass (g): 65 | Dim. M (mm): R1/2 | Dim. A (mm): 15 | Dim. L1 (mm): 40 | Dim. G (mm): 40.6 | Dim. C1 (mm): 16.8 | Dim. C2 (mm): 17.5 | Dim. B (mm): 20.2 | Dim. L2 (mm): 25.2 | Dim. L3 (mm): 50.4
ZSP-B12-8 Tube OD (mm): 12 | Effective area (mm2): 30 | Mass (g): 56 | Dim. M (mm): R1/4 | Dim. A (mm): 11 | Dim. L1 (mm): 38 | Dim. G (mm): 42.5 | Dim. C1 (mm): 19.8 | Dim. C2 (mm): 21 | Dim. B (mm): 22.9 | Dim. L2 (mm): 28.4 | Dim. L3 (mm): 56.8
ZSP-B12-10 Tube OD (mm): 12 | Effective area (mm2): 47 | Mass (g): 58 | Dim. M (mm): R3/8 | Dim. A (mm): 12 | Dim. L1 (mm): 39 | Dim. G (mm): 43.2 | Dim. C1 (mm): 19.8 | Dim. C2 (mm): 21 | Dim. B (mm): 22.9 | Dim. L2 (mm): 28.4 | Dim. L3 (mm): 56.8
ZSP-B12-15 Tube OD (mm): 12 | Effective area (mm2): 47 | Mass (g): 73 | Dim. M (mm): R1/2 | Dim. A (mm): 15 | Dim. L1 (mm): 42 | Dim. G (mm): 44.3 | Dim. C1 (mm): 19.8 | Dim. C2 (mm): 21 | Dim. B (mm): 22.9 | Dim. L2 (mm): 28.4 | Dim. L3 (mm): 56.8
ZSP-E4 Tube OD (mm): 4 | Effective area (mm2): 5.3 | Mass (g): 7.1 | Dim. C1 (mm): 9.9 | Dim. C2 (mm): 10.4 | Dim. B (mm): 14.9 | Dim. L2 (mm): 17.2 | Dim. L3 (mm): 34.4 | Dim. E (mm): 3.2 | Dim. N1 (mm): 6.5 | Dim. N2 (mm): 13 | Dim. L1 (mm): 17.2
ZSP-E6 Tube OD (mm): 6 | Effective area (mm2): 12.5 | Mass (g): 11 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 13 | Dim. B (mm): 17 | Dim. L2 (mm): 20.05 | Dim. L3 (mm): 40.1 | Dim. E (mm): 3.2 | Dim. N1 (mm): 8 | Dim. N2 (mm): 16 | Dim. L1 (mm): 20.1
ZSP-E8 Tube OD (mm): 8 | Effective area (mm2): 20 | Mass (g): 15 | Dim. C1 (mm): 13.8 | Dim. C2 (mm): 15 | Dim. B (mm): 18.1 | Dim. L2 (mm): 22.2 | Dim. L3 (mm): 44.4 | Dim. E (mm): 3.2 | Dim. N1 (mm): 9 | Dim. N2 (mm): 18 | Dim. L1 (mm): 22.2
ZSP-E10 Tube OD (mm): 10 | Effective area (mm2): 35 | Mass (g): 24 | Dim. C1 (mm): 16.8 | Dim. C2 (mm): 17.5 | Dim. B (mm): 20.2 | Dim. L2 (mm): 25.2 | Dim. L3 (mm): 50.4 | Dim. E (mm): 4.2 | Dim. N1 (mm): 12 | Dim. N2 (mm): 24 | Dim. L1 (mm): 25.2
ZSP-E12 Tube OD (mm): 12 | Effective area (mm2): 59 | Mass (g): 34 | Dim. C1 (mm): 19.8 | Dim. C2 (mm): 21 | Dim. B (mm): 22.9 | Dim. L2 (mm): 28.4 | Dim. L3 (mm): 56.8 | Dim. E (mm): 4.2 | Dim. N1 (mm): 14 | Dim. N2 (mm): 28 | Dim. L1 (mm): 28.2
ZSP-D4-M5 Tube OD (mm): 4 | Effective area (mm2): 1.9 | Mass (g): 9.4 | Dim. M (mm): M5×0.8 | Dim. A (mm): 3.2 | Dim. L1 (mm): 37.1 | Dim. G1 (mm): 33.9 | Dim. G2 (mm): 17 | Dim. C1 (mm): 9.9 | Dim. C2 (mm): 10 | Dim. B (mm): 14.9 | Dim. L2 (mm): 16.9
ZSP-D4-6 Tube OD (mm): 4 | Effective area (mm2): 5.3 | Mass (g): 13 | Dim. M (mm): R1/8 | Dim. A (mm): 8 | Dim. L1 (mm): 40.1 | Dim. G1 (mm): 36.1 | Dim. G2 (mm): 19.2 | Dim. C1 (mm): 9.9 | Dim. C2 (mm): 10 | Dim. B (mm): 14.9 | Dim. L2 (mm): 16.9
ZSP-D4-8 Tube OD (mm): 4 | Effective area (mm2): 5.3 | Mass (g): 21 | Dim. M (mm): R1/4 | Dim. A (mm): 11 | Dim. L1 (mm): 43.1 | Dim. G1 (mm): 37.1 | Dim. G2 (mm): 20.2 | Dim. C1 (mm): 9.9 | Dim. C2 (mm): 10 | Dim. B (mm): 14.9 | Dim. L2 (mm): 16.9
ZSP-D6-M5 Tube OD (mm): 6 | Effective area (mm2): 1.9 | Mass (g): 15 | Dim. M (mm): M5×0.8 | Dim. A (mm): 3.2 | Dim. L1 (mm): 43.2 | Dim. G1 (mm): 40 | Dim. G2 (mm): 19.8 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 13 | Dim. B (mm): 17 | Dim. L2 (mm): 20.1
ZSP-D6-6 Tube OD (mm): 6 | Effective area (mm2): 12.5 | Mass (g): 17 | Dim. M (mm): R1/8 | Dim. A (mm): 8 | Dim. L1 (mm): 46.2 | Dim. G1 (mm): 42.2 | Dim. G2 (mm): 22 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 13 | Dim. B (mm): 17 | Dim. L2 (mm): 20.1
ZSP-D6-8 Tube OD (mm): 6 | Effective area (mm2): 12.5 | Mass (g): 24 | Dim. M (mm): R1/4 | Dim. A (mm): 11 | Dim. L1 (mm): 49.2 | Dim. G1 (mm): 43.1 | Dim. G2 (mm): 23 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 13 | Dim. B (mm): 17 | Dim. L2 (mm): 20.1
ZSP-D6-10 Tube OD (mm): 6 | Effective area (mm2): 12.5 | Mass (g): 35 | Dim. M (mm): R3/8 | Dim. A (mm): 12 | Dim. L1 (mm): 51 | Dim. G1 (mm): 44.6 | Dim. G2 (mm): 24.5 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 13 | Dim. B (mm): 17 | Dim. L2 (mm): 20.1
ZSP-D8-6 Tube OD (mm): 8 | Effective area (mm2): 20 | Mass (g): 21 | Dim. M (mm): R1/8 | Dim. A (mm): 8 | Dim. L1 (mm): 50.4 | Dim. G1 (mm): 46.4 | Dim. G2 (mm): 24.2 | Dim. C1 (mm): 13.8 | Dim. C2 (mm): 15 | Dim. B (mm): 18.1 | Dim. L2 (mm): 22.2
ZSP-D8-8 Tube OD (mm): 8 | Effective area (mm2): 20 | Mass (g): 27 | Dim. M (mm): R1/4 | Dim. A (mm): 11 | Dim. L1 (mm): 53.4 | Dim. G1 (mm): 47.4 | Dim. G2 (mm): 25.2 | Dim. C1 (mm): 13.8 | Dim. C2 (mm): 15 | Dim. B (mm): 18.1 | Dim. L2 (mm): 22.2
ZSP-D8-10 Tube OD (mm): 8 | Effective area (mm2): 20 | Mass (g): 38 | Dim. M (mm): R3/8 | Dim. A (mm): 12 | Dim. L1 (mm): 55.2 | Dim. G1 (mm): 48.9 | Dim. G2 (mm): 26.7 | Dim. C1 (mm): 13.8 | Dim. C2 (mm): 15 | Dim. B (mm): 18.1 | Dim. L2 (mm): 22.2
ZSP-D10-6 Tube OD (mm): 10 | Effective area (mm2): 35 | Mass (g): 36 | Dim. M (mm): R1/8 | Dim. A (mm): 8 | Dim. L1 (mm): 58.2 | Dim. G1 (mm): 54.2 | Dim. G2 (mm): 29 | Dim. C1 (mm): 16.8 | Dim. C2 (mm): 17.5 | Dim. B (mm): 20.2 | Dim. L2 (mm): 25.2
ZSP-D10-8 Tube OD (mm): 10 | Effective area (mm2): 35 | Mass (g): 38 | Dim. M (mm): R1/4 | Dim. A (mm): 11 | Dim. L1 (mm): 61.2 | Dim. G1 (mm): 55.2 | Dim. G2 (mm): 30 | Dim. C1 (mm): 16.8 | Dim. C2 (mm): 17.5 | Dim. B (mm): 20.2 | Dim. L2 (mm): 25.2
ZSP-D10-10 Tube OD (mm): 10 | Effective area (mm2): 35 | Mass (g): 46 | Dim. M (mm): R3/8 | Dim. A (mm): 12 | Dim. L1 (mm): 62.2 | Dim. G1 (mm): 55.9 | Dim. G2 (mm): 30.7 | Dim. C1 (mm): 16.8 | Dim. C2 (mm): 17.5 | Dim. B (mm): 20.2 | Dim. L2 (mm): 25.2
ZSP-D10-15 Tube OD (mm): 10 | Effective area (mm2): 35 | Mass (g): 65 | Dim. M (mm): R1/2 | Dim. A (mm): 15 | Dim. L1 (mm): 65.2 | Dim. G1 (mm): 57 | Dim. G2 (mm): 31.8 | Dim. C1 (mm): 16.8 | Dim. C2 (mm): 17.5 | Dim. B (mm): 20.2 | Dim. L2 (mm): 25.2
ZSP-D12-8 Tube OD (mm): 12 | Effective area (mm2): 35 | Mass (g): 57 | Dim. M (mm): R1/4 | Dim. A (mm): 11 | Dim. L1 (mm): 66.6 | Dim. G1 (mm): 60.6 | Dim. G2 (mm): 32.2 | Dim. C1 (mm): 19.8 | Dim. C2 (mm): 21 | Dim. B (mm): 22.9 | Dim. L2 (mm): 28.2
ZSP-D12-10 Tube OD (mm): 12 | Effective area (mm2): 59 | Mass (g): 58 | Dim. M (mm): R3/8 | Dim. A (mm): 12 | Dim. L1 (mm): 67.6 | Dim. G1 (mm): 61.3 | Dim. G2 (mm): 32.9 | Dim. C1 (mm): 19.8 | Dim. C2 (mm): 21 | Dim. B (mm): 22.9 | Dim. L2 (mm): 28.2
ZSP-D12-15 Tube OD (mm): 12 | Effective area (mm2): 59 | Mass (g): 72 | Dim. M (mm): R1/2 | Dim. A (mm): 15 | Dim. L1 (mm): 70.6 | Dim. G1 (mm): 62.4 | Dim. G2 (mm): 34 | Dim. C1 (mm): 19.8 | Dim. C2 (mm): 21 | Dim. B (mm): 22.9 | Dim. L2 (mm): 28.2
ZSP-G6-4 Tube OD (mm): 4 | Effective area (mm2): 5.3 | Mass (g): 6 | Dim. L (mm): 34.4 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 9.9 | Dim. C3 (mm): 12.5 | Dim. B1 (mm): 17 | Dim. B2 (mm): 14.9
ZSP-G8-6 Tube OD (mm): 6 | Effective area (mm2): 12.5 | Mass (g): 8.3 | Dim. L (mm): 37.9 | Dim. C1 (mm): 13.8 | Dim. C2 (mm): 11.8 | Dim. C3 (mm): 14.5 | Dim. B1 (mm): 18.1 | Dim. B2 (mm): 17
ZSP-G10-8 Tube OD (mm): 8 | Effective area (mm2): 20 | Mass (g): 14 | Dim. L (mm): 41.1 | Dim. C1 (mm): 16.8 | Dim. C2 (mm): 13.8 | Dim. C3 (mm): 17.5 | Dim. B1 (mm): 20.2 | Dim. B2 (mm): 18.1
ZSP-G12-10 Tube OD (mm): 10 | Effective area (mm2): 35 | Mass (g): 20 | Dim. L (mm): 47.6 | Dim. C1 (mm): 19.8 | Dim. C2 (mm): 16.8 | Dim. C3 (mm): 21 | Dim. B1 (mm): 23.4 | Dim. B2 (mm): 20.2
ZSP-VX4-M5 Tube OD (mm): 4 | Effective area (mm2): 2.3 | Mass (g): 11 | Dim. M (mm): M5×0.8 | Dim. A (mm): 3.2 | Dim. L1 (mm): 21.7 | Dim. G (mm): 23.5 | Dim. C1 (mm): 9.9 | Dim. C2 (mm): 10 | Dim. B (mm): 14.9 | Dim. L2 (mm): 16.9 | Dim. H (mm): 10
ZSP-VX4-6 Tube OD (mm): 4 | Effective area (mm2): 4 | Mass (g): 14 | Dim. M (mm): R1/8 | Dim. A (mm): 8 | Dim. L1 (mm): 24.7 | Dim. G (mm): 25.7 | Dim. C1 (mm): 9.9 | Dim. C2 (mm): 10 | Dim. B (mm): 14.9 | Dim. L2 (mm): 16.9 | Dim. H (mm): 10
ZSP-VX4-8 Tube OD (mm): 4 | Effective area (mm2): 3.5 | Mass (g): 23 | Dim. M (mm): R1/4 | Dim. A (mm): 11 | Dim. L1 (mm): 27.7 | Dim. G (mm): 26.7 | Dim. C1 (mm): 9.9 | Dim. C2 (mm): 10 | Dim. B (mm): 14.9 | Dim. L2 (mm): 16.9 | Dim. H (mm): 14
ZSP-VX6-M5 Tube OD (mm): 6 | Effective area (mm2): 2.3 | Mass (g): 17 | Dim. M (mm): M5×0.8 | Dim. A (mm): 3.2 | Dim. L1 (mm): 25.3 | Dim. G (mm): 28.4 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 12.5 | Dim. B (mm): 17 | Dim. L2 (mm): 20.1 | Dim. H (mm): 12
ZSP-VX6-6 Tube OD (mm): 6 | Effective area (mm2): 8.5 | Mass (g): 18 | Dim. M (mm): R1/8 | Dim. A (mm): 8 | Dim. L1 (mm): 28.3 | Dim. G (mm): 30.6 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 12.5 | Dim. B (mm): 17 | Dim. L2 (mm): 20.1 | Dim. H (mm): 12
ZSP-VX6-8 Tube OD (mm): 6 | Effective area (mm2): 8 | Mass (g): 26 | Dim. M (mm): R1/4 | Dim. A (mm): 11 | Dim. L1 (mm): 31.3 | Dim. G (mm): 31.5 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 12.5 | Dim. B (mm): 17 | Dim. L2 (mm): 20.1 | Dim. H (mm): 14
ZSP-VX6-10 Tube OD (mm): 6 | Effective area (mm2): 8.4 | Mass (g): 39 | Dim. M (mm): R3/8 | Dim. A (mm): 12 | Dim. L1 (mm): 33.1 | Dim. G (mm): 33 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 12.5 | Dim. B (mm): 17 | Dim. L2 (mm): 20.1 | Dim. H (mm): 17
ZSP-VX8-6 Tube OD (mm): 8 | Effective area (mm2): 17.1 | Mass (g): 24 | Dim. M (mm): R1/8 | Dim. A (mm): 8 | Dim. L1 (mm): 30.4 | Dim. G (mm): 33.7 | Dim. C1 (mm): 13.8 | Dim. C2 (mm): 14.5 | Dim. B (mm): 18.1 | Dim. L2 (mm): 22.1 | Dim. H (mm): 14
ZSP-VX8-8 Tube OD (mm): 8 | Effective area (mm2): 17.5 | Mass (g): 30 | Dim. M (mm): R1/4 | Dim. A (mm): 11 | Dim. L1 (mm): 33.4 | Dim. G (mm): 34.6 | Dim. C1 (mm): 13.8 | Dim. C2 (mm): 14.5 | Dim. B (mm): 18.1 | Dim. L2 (mm): 22.1 | Dim. H (mm): 14
ZSP-VX8-10 Tube OD (mm): 8 | Effective area (mm2): 17.4 | Mass (g): 42 | Dim. M (mm): R3/8 | Dim. A (mm): 12 | Dim. L1 (mm): 35.2 | Dim. G (mm): 36.1 | Dim. C1 (mm): 13.8 | Dim. C2 (mm): 14.5 | Dim. B (mm): 18.1 | Dim. L2 (mm): 22.1 | Dim. H (mm): 17
ZSP-VX10-6 Tube OD (mm): 10 | Effective area (mm2): 17.4 | Mass (g): 38 | Dim. M (mm): R1/8 | Dim. A (mm): 8 | Dim. L1 (mm): 35.2 | Dim. G (mm): 40 | Dim. C1 (mm): 16.8 | Dim. C2 (mm): 17.5 | Dim. B (mm): 20.2 | Dim. L2 (mm): 26.2 | Dim. H (mm): 17
ZSP-VX10-8 Tube OD (mm): 10 | Effective area (mm2): 31.5 | Mass (g): 44 | Dim. M (mm): R1/4 | Dim. A (mm): 11 | Dim. L1 (mm): 38.2 | Dim. G (mm): 40.9 | Dim. C1 (mm): 16.8 | Dim. C2 (mm): 17.5 | Dim. B (mm): 20.2 | Dim. L2 (mm): 26.2 | Dim. H (mm): 17
ZSP-VX10-10 Tube OD (mm): 10 | Effective area (mm2): 28.1 | Mass (g): 52 | Dim. M (mm): R3/8 | Dim. A (mm): 12 | Dim. L1 (mm): 39.2 | Dim. G (mm): 41.6 | Dim. C1 (mm): 16.8 | Dim. C2 (mm): 17.5 | Dim. B (mm): 20.2 | Dim. L2 (mm): 26.2 | Dim. H (mm): 17
ZSP-VX10-15 Tube OD (mm): 10 | Effective area (mm2): 24.3 | Mass (g): 74 | Dim. M (mm): R1/2 | Dim. A (mm): 15 | Dim. L1 (mm): 42.2 | Dim. G (mm): 42.8 | Dim. C1 (mm): 16.8 | Dim. C2 (mm): 17.5 | Dim. B (mm): 20.2 | Dim. L2 (mm): 26.2 | Dim. H (mm): 21
ZSP-VX12-8 Tube OD (mm): 12 | Effective area (mm2): 40.9 | Mass (g): 64 | Dim. M (mm): R1/4 | Dim. A (mm): 11 | Dim. L1 (mm): 41.2 | Dim. G (mm): 45.7 | Dim. C1 (mm): 19.8 | Dim. C2 (mm): 21 | Dim. B (mm): 23.4 | Dim. L2 (mm): 29.4 | Dim. H (mm): 21
ZSP-VX12-10 Tube OD (mm): 12 | Effective area (mm2): 45 | Mass (g): 65 | Dim. M (mm): R3/8 | Dim. A (mm): 12 | Dim. L1 (mm): 42.2 | Dim. G (mm): 46.4 | Dim. C1 (mm): 19.8 | Dim. C2 (mm): 21 | Dim. B (mm): 23.4 | Dim. L2 (mm): 29.4 | Dim. H (mm): 21
ZSP-VX12-15 Tube OD (mm): 12 | Effective area (mm2): 44.8 | Mass (g): 81 | Dim. M (mm): R1/2 | Dim. A (mm): 15 | Dim. L1 (mm): 45.2 | Dim. G (mm): 47.5 | Dim. C1 (mm): 19.8 | Dim. C2 (mm): 21 | Dim. B (mm): 23.4 | Dim. L2 (mm): 29.4 | Dim. H (mm): 21
ZSP-Y4 Tube OD (mm): 4 | Effective area (mm2): 4.2 | Mass (g): 7.6 | Dim. L (mm): 32.8 | Dim. C1 (mm): 9.9 | Dim. C2 (mm): 10 | Dim. C3 (mm): 10 | Dim. B (mm): 14.9 | Dim. P (mm): 11 | Dim. E (mm): 3.2 | Dim. N (mm): 14.1 | Dim. F (mm): 10.4
ZSP-Y6 Tube OD (mm): 6 | Effective area (mm2): 10 | Mass (g): 10 | Dim. L (mm): 37.7 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 13 | Dim. C3 (mm): 12.5 | Dim. B (mm): 17 | Dim. P (mm): 12 | Dim. E (mm): 3.4 | Dim. N (mm): 15.8 | Dim. F (mm): 13.5
ZSP-Y8 Tube OD (mm): 8 | Effective area (mm2): 16.5 | Mass (g): 15 | Dim. L (mm): 42.4 | Dim. C1 (mm): 13.8 | Dim. C2 (mm): 15 | Dim. C3 (mm): 14.5 | Dim. B (mm): 18.1 | Dim. P (mm): 14 | Dim. E (mm): 3.4 | Dim. N (mm): 17.2 | Dim. F (mm): 15.1
ZSP-Y10 Tube OD (mm): 10 | Effective area (mm2): 27 | Mass (g): 25 | Dim. L (mm): 48.4 | Dim. C1 (mm): 16.8 | Dim. C2 (mm): 17.5 | Dim. C3 (mm): 17.5 | Dim. B (mm): 20.7 | Dim. P (mm): 18 | Dim. E (mm): 4.2 | Dim. N (mm): 19.5 | Dim. F (mm): 18.2
ZSP-Y12 Tube OD (mm): 12 | Effective area (mm2): 38 | Mass (g): 35 | Dim. L (mm): 54.8 | Dim. C1 (mm): 19.8 | Dim. C2 (mm): 21 | Dim. C3 (mm): 21 | Dim. B (mm): 23.4 | Dim. P (mm): 20 | Dim. E (mm): 4.2 | Dim. N (mm): 22.2 | Dim. F (mm): 21.7
ZSP-X4-M5 Tube OD (mm): 4 | Effective area (mm2): 1.5 | Mass (g): 9.9 | Dim. M (mm): M5×0.8 | Dim. A (mm): 3.2 | Dim. L (mm): 37.6 | Dim. G (mm): 34.4 | Dim. C1 (mm): 9.9 | Dim. C2 (mm): 10 | Dim. B (mm): 14.9 | Dim. P (mm): 11 | Dim. E (mm): 3.2
ZSP-X4-6 Tube OD (mm): 4 | Effective area (mm2): 4.2 | Mass (g): 13 | Dim. M (mm): R1/8 | Dim. A (mm): 8 | Dim. L (mm): 40.6 | Dim. G (mm): 36.6 | Dim. C1 (mm): 9.9 | Dim. C2 (mm): 10 | Dim. B (mm): 14.9 | Dim. P (mm): 11 | Dim. E (mm): 3.2
ZSP-X4-8 Tube OD (mm): 4 | Effective area (mm2): 4.2 | Mass (g): 21 | Dim. M (mm): R1/4 | Dim. A (mm): 11 | Dim. L (mm): 43.6 | Dim. G (mm): 37.6 | Dim. C1 (mm): 9.9 | Dim. C2 (mm): 10 | Dim. B (mm): 14.9 | Dim. P (mm): 11 | Dim. E (mm): 3.2
ZSP-X6-M5 Tube OD (mm): 6 | Effective area (mm2): 1.5 | Mass (g): 15 | Dim. M (mm): M5×0.8 | Dim. A (mm): 3.2 | Dim. L (mm): 41.4 | Dim. G (mm): 38.2 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 12.5 | Dim. B (mm): 17 | Dim. P (mm): 12 | Dim. E (mm): 3.4
ZSP-X6-6 Tube OD (mm): 6 | Effective area (mm2): 10 | Mass (g): 17 | Dim. M (mm): R1/8 | Dim. A (mm): 8 | Dim. L (mm): 44.4 | Dim. G (mm): 40.4 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 12.5 | Dim. B (mm): 17 | Dim. P (mm): 12 | Dim. E (mm): 3.4
ZSP-X6-8 Tube OD (mm): 6 | Effective area (mm2): 10 | Mass (g): 24 | Dim. M (mm): R1/4 | Dim. A (mm): 11 | Dim. L (mm): 47.4 | Dim. G (mm): 41.3 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 12.5 | Dim. B (mm): 17 | Dim. P (mm): 12 | Dim. E (mm): 3.4
ZSP-X6-10 Tube OD (mm): 6 | Effective area (mm2): 10 | Mass (g): 36 | Dim. M (mm): R3/8 | Dim. A (mm): 12 | Dim. L (mm): 49.2 | Dim. G (mm): 42.8 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 12.5 | Dim. B (mm): 17 | Dim. P (mm): 12 | Dim. E (mm): 3.4
ZSP-X8-6 Tube OD (mm): 8 | Effective area (mm2): 16.5 | Mass (g): 22 | Dim. M (mm): R1/8 | Dim. A (mm): 8 | Dim. L (mm): 48.7 | Dim. G (mm): 44.7 | Dim. C1 (mm): 13.8 | Dim. C2 (mm): 14.5 | Dim. B (mm): 18.1 | Dim. P (mm): 14 | Dim. E (mm): 3.4
ZSP-X8-8 Tube OD (mm): 8 | Effective area (mm2): 16.5 | Mass (g): 27 | Dim. M (mm): R1/4 | Dim. A (mm): 11 | Dim. L (mm): 51.7 | Dim. G (mm): 45.7 | Dim. C1 (mm): 13.8 | Dim. C2 (mm): 14.5 | Dim. B (mm): 18.1 | Dim. P (mm): 14 | Dim. E (mm): 3.4
ZSP-X8-10 Tube OD (mm): 8 | Effective area (mm2): 16.5 | Mass (g): 39 | Dim. M (mm): R3/8 | Dim. A (mm): 12 | Dim. L (mm): 53.5 | Dim. G (mm): 47.2 | Dim. C1 (mm): 13.8 | Dim. C2 (mm): 14.5 | Dim. B (mm): 18.1 | Dim. P (mm): 14 | Dim. E (mm): 3.4
ZSP-X10-6 Tube OD (mm): 10 | Effective area (mm2): 30 | Mass (g): 38 | Dim. M (mm): R1/8 | Dim. A (mm): 8 | Dim. L (mm): 55.3 | Dim. G (mm): 51.3 | Dim. C1 (mm): 16.8 | Dim. C2 (mm): 18 | Dim. B (mm): 20.7 | Dim. P (mm): 18 | Dim. E (mm): 4.5
ZSP-X10-8 Tube OD (mm): 10 | Effective area (mm2): 30 | Mass (g): 40 | Dim. M (mm): R1/4 | Dim. A (mm): 11 | Dim. L (mm): 58.3 | Dim. G (mm): 52.3 | Dim. C1 (mm): 16.8 | Dim. C2 (mm): 18 | Dim. B (mm): 20.7 | Dim. P (mm): 18 | Dim. E (mm): 4.5
ZSP-X10-10 Tube OD (mm): 10 | Effective area (mm2): 30 | Mass (g): 48 | Dim. M (mm): R3/8 | Dim. A (mm): 12 | Dim. L (mm): 59.3 | Dim. G (mm): 53 | Dim. C1 (mm): 16.8 | Dim. C2 (mm): 18 | Dim. B (mm): 20.7 | Dim. P (mm): 18 | Dim. E (mm): 4.5
ZSP-X10-15 Tube OD (mm): 10 | Effective area (mm2): 30 | Mass (g): 67 | Dim. M (mm): R1/2 | Dim. A (mm): 15 | Dim. L (mm): 62.3 | Dim. G (mm): 54.1 | Dim. C1 (mm): 16.8 | Dim. C2 (mm): 18 | Dim. B (mm): 20.7 | Dim. P (mm): 18 | Dim. E (mm): 4.5
ZSP-X12-8 Tube OD (mm): 12 | Effective area (mm2): 37 | Mass (g): 59 | Dim. M (mm): R1/4 | Dim. A (mm): 11 | Dim. L (mm): 63.5 | Dim. G (mm): 57.5 | Dim. C1 (mm): 19.8 | Dim. C2 (mm): 21 | Dim. B (mm): 23.4 | Dim. P (mm): 20 | Dim. E (mm): 4.2
ZSP-X12-10 Tube OD (mm): 12 | Effective area (mm2): 37 | Mass (g): 61 | Dim. M (mm): R3/8 | Dim. A (mm): 12 | Dim. L (mm): 64.5 | Dim. G (mm): 58.2 | Dim. C1 (mm): 19.8 | Dim. C2 (mm): 21 | Dim. B (mm): 23.4 | Dim. P (mm): 20 | Dim. E (mm): 4.2
ZSP-X12-15 Tube OD (mm): 12 | Effective area (mm2): 37 | Mass (g): 75 | Dim. M (mm): R1/2 | Dim. A (mm): 15 | Dim. L (mm): 67.5 | Dim. G (mm): 59.3 | Dim. C1 (mm): 19.8 | Dim. C2 (mm): 21 | Dim. B (mm): 23.4 | Dim. P (mm): 20 | Dim. E (mm): 4.2
ZSP-EG6-4 Tube OD (mm): 6 | Effective area (mm2): 4.1 | Mass (g): 11 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 9.9 | Dim. C3 (mm): 13 | Dim. C4 (mm): 13 | Dim. B1 (mm): 17 | Dim. B2 (mm): 14.9 | Dim. L2 (mm): 20.05 | Dim. L3 (mm): 40.1 | Dim. E (mm): 3.2
ZSP-EG8-6 Tube OD (mm): 8 | Effective area (mm2): 9.5 | Mass (g): 14 | Dim. C1 (mm): 13.8 | Dim. C2 (mm): 11.8 | Dim. C3 (mm): 14.5 | Dim. C4 (mm): 12.5 | Dim. B1 (mm): 18.1 | Dim. B2 (mm): 17 | Dim. L2 (mm): 22.2 | Dim. L3 (mm): 44.4 | Dim. E (mm): 3.2
ZSP-EG10-8 Tube OD (mm): 10 | Effective area (mm2): 18.5 | Mass (g): 23 | Dim. C1 (mm): 16.8 | Dim. C2 (mm): 13.8 | Dim. C3 (mm): 17.5 | Dim. C4 (mm): 14.5 | Dim. B1 (mm): 20.2 | Dim. B2 (mm): 18.1 | Dim. L2 (mm): 25.2 | Dim. L3 (mm): 50.4 | Dim. E (mm): 4.2
ZSP-EG12-10 Tube OD (mm): 12 | Effective area (mm2): 29.5 | Mass (g): 34 | Dim. C1 (mm): 19.8 | Dim. C2 (mm): 16.8 | Dim. C3 (mm): 21 | Dim. C4 (mm): 17.5 | Dim. B1 (mm): 23.4 | Dim. B2 (mm): 20.2 | Dim. L2 (mm): 28.4 | Dim. L3 (mm): 56.8 | Dim. E (mm): 4.2
ZSP-RX4-6 Tube OD (mm): 4 | Effective area (mm2): 1.5 | Mass (g): 20 | Dim. M (mm): R1/8 | Dim. A (mm): 8 | Dim. L (mm): 45.7 | Dim. G (mm): 41.7 | Dim. C1 (mm): 9.9 | Dim. C2 (mm): 10.5 | Dim. B (mm): 14.9 | Dim. H (mm): 12 | Dim. E (mm): 3.2
ZSP-RX4-8 Tube OD (mm): 4 | Effective area (mm2): 1.4 | Mass (g): 27 | Dim. M (mm): R1/4 | Dim. A (mm): 11 | Dim. L (mm): 48.7 | Dim. G (mm): 42.7 | Dim. C1 (mm): 9.9 | Dim. C2 (mm): 10.5 | Dim. B (mm): 14.9 | Dim. H (mm): 14 | Dim. E (mm): 3.2
ZSP-RX6-6 Tube OD (mm): 6 | Effective area (mm2): 9 | Mass (g): 27 | Dim. M (mm): R1/8 | Dim. A (mm): 8 | Dim. L (mm): 50.3 | Dim. G (mm): 46.3 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 13 | Dim. B (mm): 17 | Dim. H (mm): 14 | Dim. E (mm): 3.2
ZSP-RG6-4 Tube OD (mm): 6 | Effective area (mm2): 1.5 | Mass (g): 13 | Dim. L (mm): 37.5 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 9.9 | Dim. C3 (mm): 12.5 | Dim. C4 (mm): 10.5 | Dim. B1 (mm): 17 | Dim. B2 (mm): 14.9 | Dim. E (mm): 3.2 | Dim. N (mm): 14.2
ZSP-RG8-6 Tube OD (mm): 8 | Effective area (mm2): 8.2 | Mass (g): 20 | Dim. L (mm): 42 | Dim. C1 (mm): 13.8 | Dim. C2 (mm): 11.8 | Dim. C3 (mm): 14.5 | Dim. C4 (mm): 13 | Dim. B1 (mm): 18.1 | Dim. B2 (mm): 17 | Dim. E (mm): 3.5 | Dim. N (mm): 15.8
ZSP-VU4 Tube OD (mm): 4 | Effective area (mm2): 3.7 | Mass (g): 7 | Dim. C1 (mm): 9.9 | Dim. C2 (mm): 10 | Dim. B (mm): 14.9 | Dim. L1 (mm): 17.8 | Dim. L2 (mm): 17.8 | Dim. L3 (mm): 17.8 | Dim. E (mm): 3.2 | Dim. N (mm): 6.5 | Dim. F (mm): 10.4
ZSP-VU6 Tube OD (mm): 6 | Effective area (mm2): 8.3 | Mass (g): 9.8 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 12.5 | Dim. B (mm): 17 | Dim. L1 (mm): 20.5 | Dim. L2 (mm): 20.5 | Dim. L3 (mm): 20.5 | Dim. E (mm): 4.2 | Dim. N (mm): 8 | Dim. F (mm): 12.5
ZSP-VU8 Tube OD (mm): 8 | Effective area (mm2): 16 | Mass (g): 15 | Dim. C1 (mm): 13.8 | Dim. C2 (mm): 14.5 | Dim. B (mm): 18.1 | Dim. L1 (mm): 22.7 | Dim. L2 (mm): 22.7 | Dim. L3 (mm): 22.7 | Dim. E (mm): 4.2 | Dim. N (mm): 10 | Dim. F (mm): 14.5
ZSP-VU10 Tube OD (mm): 10 | Effective area (mm2): 30.2 | Mass (g): 24 | Dim. C1 (mm): 16.8 | Dim. C2 (mm): 17.5 | Dim. B (mm): 20.2 | Dim. L1 (mm): 26.2 | Dim. L2 (mm): 26.2 | Dim. L3 (mm): 26.2 | Dim. E (mm): 4.2 | Dim. N (mm): 12 | Dim. F (mm): 17.5
ZSP-VU12 Tube OD (mm): 12 | Effective area (mm2): 40.2 | Mass (g): 34 | Dim. C1 (mm): 19.8 | Dim. C2 (mm): 21 | Dim. B (mm): 23.4 | Dim. L1 (mm): 29.4 | Dim. L2 (mm): 29.4 | Dim. L3 (mm): 29.4 | Dim. E (mm): 4.2 | Dim. N (mm): 14 | Dim. F (mm): 21
ZSP-W6-4 Tube OD (mm): 6 | Effective area (mm2): 4.2 | Mass (g): 9.7 | Dim. L (mm): 37.2 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 9.9 | Dim. C3 (mm): 13 | Dim. C4 (mm): 12.5 | Dim. B1 (mm): 17 | Dim. B2 (mm): 14.9 | Dim. P (mm): 12 | Dim. E (mm): 3.4
ZSP-W8-6 Tube OD (mm): 8 | Effective area (mm2): 8 | Mass (g): 13 | Dim. L (mm): 42.5 | Dim. C1 (mm): 13.8 | Dim. C2 (mm): 11.8 | Dim. C3 (mm): 14.5 | Dim. C4 (mm): 12.5 | Dim. B1 (mm): 18.1 | Dim. B2 (mm): 17 | Dim. P (mm): 14 | Dim. E (mm): 3.4
ZSP-W10-8 Tube OD (mm): 10 | Effective area (mm2): 15.9 | Mass (g): 20 | Dim. L (mm): 48.1 | Dim. C1 (mm): 16.8 | Dim. C2 (mm): 13.8 | Dim. C3 (mm): 17.5 | Dim. C4 (mm): 14.5 | Dim. B1 (mm): 20.2 | Dim. B2 (mm): 18.1 | Dim. P (mm): 18 | Dim. E (mm): 4.5
ZSP-W12-10 Tube OD (mm): 12 | Effective area (mm2): 26.7 | Mass (g): 30 | Dim. L (mm): 54.6 | Dim. C1 (mm): 19.8 | Dim. C2 (mm): 16.8 | Dim. C3 (mm): 21 | Dim. C4 (mm): 17.5 | Dim. B1 (mm): 23.4 | Dim. B2 (mm): 20.2 | Dim. P (mm): 20 | Dim. E (mm): 4.5
ZSP-AX10-8
ZSP-AX4-M5 Tube OD (mm): 4 | Effective area (mm2): 2.2 | Mass (g): 11 | Dim. M (mm): M5×0.8 | Dim. P (mm): 11
ZSP-AX4-6 Tube OD (mm): 4 | Effective area (mm2): 2.7 | Mass (g): 14 | Dim. M (mm): R1/8 | Dim. A (mm): 8 | Dim. P (mm): 11
ZSP-AX4-8 Tube OD (mm): 4 | Effective area (mm2): 2.5 | Mass (g): 22 | Dim. M (mm): R1/4 | Dim. A (mm): 11 | Dim. P (mm): 11
ZSP-AX6-M5 Tube OD (mm): 6 | Effective area (mm2): 2.2 | Mass (g): 16 | Dim. M (mm): M5×0.8 | Dim. A (mm): 3.2
ZSP-AX6-6 Tube OD (mm): 6 | Effective area (mm2): 6.9 | Mass (g): 18 | Dim. M (mm): R1/8 | Dim. A (mm): 8
ZSP-AX6-8 Tube OD (mm): 6 | Effective area (mm2): 6.6 | Mass (g): 25 | Dim. M (mm): R1/4 | Dim. A (mm): 11
ZSP-AX6-10 Tube OD (mm): 6 | Effective area (mm2): 6.8 | Mass (g): 37 | Dim. M (mm): R3/8
ZSP-AX8-6 Tube OD (mm): 8 | Mass (g): 23 | Dim. M (mm): R1/8 | Dim. A (mm): 8
ZSP-AX8-8 Tube OD (mm): 8 | Mass (g): 29 | Dim. M (mm): R1/4 | Dim. A (mm): 11
ZSP-AX8-10 Tube OD (mm): 8 | Effective area (mm2): 15 | Mass (g): 40 | Dim. M (mm): R3/8
ZSP-AX10-6 Tube OD (mm): 10 | Mass (g): 40 | Dim. M (mm): R1/8 | Dim. A (mm): 8
ZSP-AX10-10 Tube OD (mm): 10 | Mass (g): 49 | Dim. M (mm): R3/8 | Dim. A (mm): 12
ZSP-AX10-15 Tube OD (mm): 10 | Mass (g): 69 | Dim. M (mm): R1/2 | Dim. A (mm): 15
ZSP-AX12-8 Tube OD (mm): 12 | Effective area (mm2): 38.2 | Mass (g): 62 | Dim. M (mm): R1/4 | Dim. A (mm): 11
ZSP-AX12-10 Tube OD (mm): 12 | Effective area (mm2): 43.1 | Mass (g): 63 | Dim. M (mm): R3/8
ZSP-AX12-15 Tube OD (mm): 12 | Effective area (mm2): 42.1 | Mass (g): 78 | Dim. M (mm): R1/2
ZSP-AU4 Tube OD (mm): 4 | Effective area (mm2): 2.5 | Mass (g): 7.8 | Dim. L1 (mm): 16.9 | Dim. C1 (mm): 9.9 | Dim. C2 (mm): 10 | Dim. B (mm): 14.9 | Dim. P (mm): 10.3 | Dim. L2 (mm): 22.7 | Dim. E (mm): 3.2 | Dim. N (mm): 14.2 | Dim. F (mm): 10.4
ZSP-AU6 Tube OD (mm): 6 | Effective area (mm2): 7.2 | Mass (g): 11 | Dim. L1 (mm): 19.8 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 12.5 | Dim. B (mm): 17 | Dim. P (mm): 12.5 | Dim. L2 (mm): 26.2 | Dim. E (mm): 4.2 | Dim. N (mm): 15.5 | Dim. F (mm): 13.5
ZSP-AU8 Tube OD (mm): 8 | Effective area (mm2): 16.3 | Mass (g): 16 | Dim. L1 (mm): 22.7 | Dim. C1 (mm): 13.8 | Dim. C2 (mm): 14.5 | Dim. B (mm): 18.1 | Dim. P (mm): 14.5 | Dim. L2 (mm): 29.4 | Dim. E (mm): 4.2 | Dim. N (mm): 16.9 | Dim. F (mm): 15.6
ZSP-AU10 Tube OD (mm): 10 | Effective area (mm2): 27.9 | Mass (g): 26 | Dim. L1 (mm): 25 | Dim. C1 (mm): 16.8 | Dim. C2 (mm): 17.5 | Dim. B (mm): 20.2 | Dim. P (mm): 17.5 | Dim. L2 (mm): 33.5 | Dim. E (mm): 4.2 | Dim. N (mm): 18.5 | Dim. F (mm): 18.2
ZSP-AU12 Tube OD (mm): 12 | Effective area (mm2): 40 | Mass (g): 37 | Dim. L1 (mm): 29.4 | Dim. C1 (mm): 19.8 | Dim. C2 (mm): 21 | Dim. B (mm): 23.4 | Dim. P (mm): 21 | Dim. L2 (mm): 35.2 | Dim. E (mm): 4.2 | Dim. N (mm): 20.4 | Dim. F (mm): 21.7
ZSP-KG6-4 Tube OD (mm): 17 | Dim. Q1 (mm): 10 | Dim. L1 (mm): 14.9 | Dim. L2 (mm): 30.05 | Dim. L3 (mm): 18.4 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 9.9 | Dim. C3 (mm): 13
ZSP-KG8-4 Tube OD (mm): 18.1 | Dim. Q1 (mm): 10 | Dim. L1 (mm): 14.9 | Dim. L2 (mm): 31.2 | Dim. L3 (mm): 19.2 | Dim. C1 (mm): 13.8 | Dim. C2 (mm): 9.9 | Dim. C3 (mm): 15
ZSP-KG8-6 Tube OD (mm): 18.1 | Dim. Q1 (mm): 13 | Dim. L1 (mm): 17 | Dim. L2 (mm): 34.7 | Dim. L3 (mm): 21.3 | Dim. C1 (mm): 13.8 | Dim. C2 (mm): 11.8 | Dim. C3 (mm): 15
ZSP-KG10-6 Tube OD (mm): 20.7 | Dim. Q1 (mm): 15 | Dim. L1 (mm): 17 | Dim. L2 (mm): 40 | Dim. L3 (mm): 23.8 | Dim. C1 (mm): 16.8 | Dim. C2 (mm): 11.8 | Dim. C3 (mm): 17.5
ZSP-KG10-8 Tube OD (mm): 20.7 | Dim. Q1 (mm): 15 | Dim. L1 (mm): 18.1 | Dim. L2 (mm): 40 | Dim. L3 (mm): 23.7 | Dim. C1 (mm): 16.8 | Dim. C2 (mm): 13.8 | Dim. C3 (mm): 17.5
ZSP-KD6-4-6 Tube OD (mm): 13 | Dim. M (mm): 17 | Dim. A (mm): 14.9 | Dim. L1 (mm): 68.4 | Dim. L2 (mm): 18.4 | Dim. G1 (mm): 34.3 | Dim. G2 (mm): 3.3 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 9.9
ZSP-KD8-4-8 Tube OD (mm): 15 | Dim. M (mm): 18.1 | Dim. A (mm): 14.9 | Dim. L1 (mm): 73.7 | Dim. L2 (mm): 19.2 | Dim. G1 (mm): 36.5 | Dim. G2 (mm): 3.3 | Dim. C1 (mm): 13.8 | Dim. C2 (mm): 9.9
ZSP-KD8-6-8 Tube OD (mm): 15 | Dim. M (mm): 18.1 | Dim. A (mm): 17 | Dim. L1 (mm): 80.7 | Dim. L2 (mm): 21.3 | Dim. G1 (mm): 40 | Dim. G2 (mm): 3.3 | Dim. C1 (mm): 13.8 | Dim. C2 (mm): 11.8
ZSP-KD10-8-10 Tube OD (mm): 17.5 | Dim. M (mm): 20.7 | Dim. A (mm): 18.1 | Dim. L1 (mm): 93 | Dim. L2 (mm): 23.7 | Dim. G1 (mm): 46.7 | Dim. G2 (mm): 3.3 | Dim. C1 (mm): 16.8 | Dim. C2 (mm): 13.8
ZSP-PF4 Tube OD (mm): 4 | Mass (g): 2.2 | Dim. L (mm): 16.4 | Dim. C1 (mm): 9.9 | Dim. C2 (mm): 10 | Dim. B (mm): 14.9
ZSP-PF6 Tube OD (mm): 6 | Mass (g): 3.1 | Dim. L (mm): 18.5 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 12.5 | Dim. B (mm): 17
ZSP-PF8 Tube OD (mm): 8 | Mass (g): 4.4 | Dim. L (mm): 19.9 | Dim. C1 (mm): 13.8 | Dim. C2 (mm): 14.5 | Dim. B (mm): 18.4
ZSP-PF10 Tube OD (mm): 10 | Mass (g): 7.3 | Dim. L (mm): 22.3 | Dim. C1 (mm): 16.8 | Dim. C2 (mm): 17.5 | Dim. B (mm): 20.7
ZSP-PF12 Tube OD (mm): 12 | Mass (g): 11 | Dim. L (mm): 24.9 | Dim. C1 (mm): 19.8 | Dim. C2 (mm): 21 | Dim. B (mm): 22.9
ZSP-M4 Tube OD (mm): 4 | Effective area (mm2): 5.3 | Mass (g): 16 | Dim. L1 (mm): 30.8 | Dim. L3 (mm): 10.4 | Dim. L2 (mm): 15 | Dim. C1 (mm): 9.9 | Dim. C2 (mm): 10.8 | Dim. B (mm): 14.9 | Dim. H (mm): 14 | Dim. T (mm): 4
ZSP-M6 Tube OD (mm): 6 | Effective area (mm2): 12.5 | Mass (g): 24 | Dim. L1 (mm): 34.9 | Dim. L3 (mm): 11 | Dim. L2 (mm): 18 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 12.5 | Dim. B (mm): 17 | Dim. H (mm): 17 | Dim. T (mm): 4
ZSP-M8 Tube OD (mm): 8 | Effective area (mm2): 20 | Mass (g): 30 | Dim. L1 (mm): 37.4 | Dim. L3 (mm): 14.3 | Dim. L2 (mm): 16.8 | Dim. C1 (mm): 13.8 | Dim. C2 (mm): 14.6 | Dim. B (mm): 18.2 | Dim. H (mm): 19 | Dim. T (mm): 4
ZSP-M10 Tube OD (mm): 10 | Effective area (mm2): 35 | Mass (g): 56 | Dim. L1 (mm): 42.4 | Dim. L3 (mm): 12.7 | Dim. L2 (mm): 23 | Dim. C1 (mm): 16.8 | Dim. C2 (mm): 18.5 | Dim. B (mm): 20.7 | Dim. H (mm): 24 | Dim. T (mm): 5
ZSP-M12 Tube OD (mm): 12 | Effective area (mm2): 71 | Mass (g): 81 | Dim. L1 (mm): 47.6 | Dim. L3 (mm): 12.3 | Dim. L2 (mm): 29 | Dim. C1 (mm): 19.8 | Dim. C2 (mm): 20.4 | Dim. B (mm): 23.3 | Dim. H (mm): 27 | Dim. T (mm): 6
ZSP-J4-6 Tube OD (mm): 6 | Effective area (mm2): 4 | Mass (g): 3.5 | Dim. L1 (mm): 38.8 | Dim. L2 (mm): 19.8 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 12.5 | Dim. B (mm): 17
ZSP-J6-4 Tube OD (mm): 4 | Effective area (mm2): 5 | Mass (g): 2.9 | Dim. L1 (mm): 37.7 | Dim. L2 (mm): 15.2 | Dim. C1 (mm): 9.9 | Dim. C2 (mm): 10 | Dim. B (mm): 14.9
ZSP-J8-4 Tube OD (mm): 4 | Effective area (mm2): 4.5 | Mass (g): 3.8 | Dim. L1 (mm): 40.2 | Dim. L2 (mm): 16.7 | Dim. C1 (mm): 9.9 | Dim. C2 (mm): 12.5 | Dim. B (mm): 14.9
ZSP-J8-6 Tube OD (mm): 6 | Effective area (mm2): 11.5 | Mass (g): 4 | Dim. L1 (mm): 40.8 | Dim. L2 (mm): 17.3 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 12.5 | Dim. B (mm): 17
ZSP-J10-4 Tube OD (mm): 4 | Effective area (mm2): 4.5 | Mass (g): 4.3 | Dim. L1 (mm): 42.2 | Dim. L2 (mm): 17.2 | Dim. C1 (mm): 9.9 | Dim. C2 (mm): 12.5 | Dim. B (mm): 14.9
ZSP-J10-6 Tube OD (mm): 6 | Effective area (mm2): 11.5 | Mass (g): 4.5 | Dim. L1 (mm): 43.8 | Dim. L2 (mm): 18.8 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 12.5 | Dim. B (mm): 17
ZSP-J10-8 Tube OD (mm): 8 | Effective area (mm2): 22.5 | Mass (g): 5.8 | Dim. L1 (mm): 43.7 | Dim. L2 (mm): 18.7 | Dim. C1 (mm): 13.8 | Dim. C2 (mm): 14.5 | Dim. B (mm): 18.1
ZSP-J12-6 Tube OD (mm): 6 | Effective area (mm2): 10.5 | Mass (g): 6 | Dim. L1 (mm): 48.8 | Dim. L2 (mm): 19.8 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 14.5 | Dim. B (mm): 17
ZSP-J12-8 Tube OD (mm): 8 | Effective area (mm2): 23 | Mass (g): 6.7 | Dim. L1 (mm): 49.7 | Dim. L2 (mm): 20.7 | Dim. C1 (mm): 13.8 | Dim. C2 (mm): 14.5 | Dim. B (mm): 18.1
ZSP-J12-10 Tube OD (mm): 10 | Effective area (mm2): 31.5 | Mass (g): 9.6 | Dim. L1 (mm): 50 | Dim. L2 (mm): 21 | Dim. C1 (mm): 16.8 | Dim. C2 (mm): 17.5 | Dim. B (mm): 20.2
FittingsCKD
196 product codes available in this family
Sourced direct from KoreaExport-ready supplyCompetitive pricing
RFQ List 0 Email about this

Need a different model, or a part not listed here? Send us your parts list →

CKD Resin Push-in Fittings ZSP Series (Tube 4 to 12 mm)

Brand CKD·Fittings

Available part numbers (196)

ZSP-C4-M5, ZSP-C4-M5S, ZSP-C4-6, ZSP-C4-8, ZSP-C6-M5, ZSP-C6-6, ZSP-C6-8, ZSP-C6-10, ZSP-C8-6, ZSP-C8-8 + 186 more — see full table ↓

How to order

Send the CKD part numbers and quantities through our RFQ form or to info@prosourcemro.com. We confirm price, availability and lead time within 1 business day — no account needed.

RFQ List 0 →
View full details
Product codes & specifications
0 selected
RFQ List (0)
Product codeSpec
ZSP-C4-M5Tube OD (mm): 4 | Effective area (mm2): 1.9 | Mass (g): 5.6 | Dim. M (mm): M5×0.8 | Dim. A (mm): 3.2 | Dim. L (mm): 20 | Dim. G (mm): 16.8 | Dim. B (mm): 14.9 | Dim. C (mm): 9.9 | Dim. H (mm): 10
ZSP-C4-M5STube OD (mm): 4 | Effective area (mm2): 1.9 | Mass (g): 5.9 | Dim. M (mm): M5×0.8 | Dim. A (mm): 3.2 | Dim. L (mm): 22.9 | Dim. G (mm): 19.7 | Dim. B (mm): 14.9 | Dim. C (mm): 9.9 | Dim. H (mm): 8
ZSP-C4-6Tube OD (mm): 4 | Effective area (mm2): 5.3 | Mass (g): 7.5 | Dim. M (mm): R1/8 | Dim. A (mm): 8 | Dim. L (mm): 21 | Dim. G (mm): 17 | Dim. B (mm): 14.9 | Dim. C (mm): 9.9 | Dim. H (mm): 10
ZSP-C4-8Tube OD (mm): 4 | Effective area (mm2): 5.3 | Mass (g): 15 | Dim. M (mm): R1/4 | Dim. A (mm): 11 | Dim. L (mm): 21 | Dim. G (mm): 15 | Dim. B (mm): 14.9 | Dim. C (mm): 9.9 | Dim. H (mm): 14
ZSP-C6-M5Tube OD (mm): 6 | Effective area (mm2): 1.9 | Mass (g): 8.1 | Dim. M (mm): M5×0.8 | Dim. A (mm): 3.2 | Dim. L (mm): 22.1 | Dim. G (mm): 18.9 | Dim. B (mm): 17 | Dim. C (mm): 11.8 | Dim. H (mm): 12
ZSP-C6-6Tube OD (mm): 6 | Effective area (mm2): 12.5 | Mass (g): 8.3 | Dim. M (mm): R1/8 | Dim. A (mm): 8 | Dim. L (mm): 22.6 | Dim. G (mm): 18.6 | Dim. B (mm): 17 | Dim. C (mm): 11.8 | Dim. H (mm): 12
ZSP-C6-8Tube OD (mm): 6 | Effective area (mm2): 12.5 | Mass (g): 16 | Dim. M (mm): R1/4 | Dim. A (mm): 11 | Dim. L (mm): 24.6 | Dim. G (mm): 18.5 | Dim. B (mm): 17 | Dim. C (mm): 11.8 | Dim. H (mm): 14
ZSP-C6-10Tube OD (mm): 6 | Effective area (mm2): 12.5 | Mass (g): 25 | Dim. M (mm): R3/8 | Dim. A (mm): 12 | Dim. L (mm): 23.6 | Dim. G (mm): 17.2 | Dim. B (mm): 17 | Dim. C (mm): 11.8 | Dim. H (mm): 17
ZSP-C8-6Tube OD (mm): 8 | Effective area (mm2): 20 | Mass (g): 14 | Dim. M (mm): R1/8 | Dim. A (mm): 8 | Dim. L (mm): 27.9 | Dim. G (mm): 23.9 | Dim. B (mm): 18.2 | Dim. C (mm): 13.8 | Dim. H (mm): 14
ZSP-C8-8Tube OD (mm): 8 | Effective area (mm2): 20 | Mass (g): 14 | Dim. M (mm): R1/4 | Dim. A (mm): 11 | Dim. L (mm): 26.6 | Dim. G (mm): 20.6 | Dim. B (mm): 18.2 | Dim. C (mm): 13.8 | Dim. H (mm): 14
ZSP-C8-10Tube OD (mm): 8 | Effective area (mm2): 20 | Mass (g): 21 | Dim. M (mm): R3/8 | Dim. A (mm): 12 | Dim. L (mm): 23.9 | Dim. G (mm): 17.6 | Dim. B (mm): 18.2 | Dim. C (mm): 13.8 | Dim. H (mm): 17
ZSP-C10-6Tube OD (mm): 10 | Effective area (mm2): 22.9 | Mass (g): 21 | Dim. M (mm): R1/8 | Dim. A (mm): 8 | Dim. L (mm): 30.3 | Dim. G (mm): 26.3 | Dim. B (mm): 20.7 | Dim. C (mm): 16.8 | Dim. H (mm): 17
ZSP-C10-8Tube OD (mm): 10 | Effective area (mm2): 35 | Mass (g): 19 | Dim. M (mm): R1/4 | Dim. A (mm): 11 | Dim. L (mm): 29.8 | Dim. G (mm): 23.8 | Dim. B (mm): 20.7 | Dim. C (mm): 16.8 | Dim. H (mm): 17
ZSP-C10-10Tube OD (mm): 10 | Effective area (mm2): 35 | Mass (g): 24 | Dim. M (mm): R3/8 | Dim. A (mm): 12 | Dim. L (mm): 29.3 | Dim. G (mm): 23 | Dim. B (mm): 20.7 | Dim. C (mm): 16.8 | Dim. H (mm): 17
ZSP-C10-15Tube OD (mm): 10 | Effective area (mm2): 35 | Mass (g): 46 | Dim. M (mm): R1/2 | Dim. A (mm): 15 | Dim. L (mm): 30.3 | Dim. G (mm): 22.1 | Dim. B (mm): 20.7 | Dim. C (mm): 16.8 | Dim. H (mm): 21
ZSP-C12-8Tube OD (mm): 12 | Effective area (mm2): 35 | Mass (g): 40 | Dim. M (mm): R1/4 | Dim. A (mm): 11 | Dim. L (mm): 35.9 | Dim. G (mm): 29.9 | Dim. B (mm): 23.3 | Dim. C (mm): 19.8 | Dim. H (mm): 21
ZSP-C12-10Tube OD (mm): 12 | Effective area (mm2): 59 | Mass (g): 32 | Dim. M (mm): R3/8 | Dim. A (mm): 12 | Dim. L (mm): 31.9 | Dim. G (mm): 25.6 | Dim. B (mm): 23.3 | Dim. C (mm): 19.8 | Dim. H (mm): 21
ZSP-C12-15Tube OD (mm): 12 | Effective area (mm2): 59 | Mass (g): 45 | Dim. M (mm): R1/2 | Dim. A (mm): 15 | Dim. L (mm): 33.9 | Dim. G (mm): 25.7 | Dim. B (mm): 23.3 | Dim. C (mm): 19.8 | Dim. H (mm): 21
ZSP-U4Tube OD (mm): 4 | Effective area (mm2): 5.3 | Mass: 4.4 | Dim. L (mm): 30.8 | Dim. C1 (mm): 9.9 | Dim. C2 (mm): 10 | Dim. B (mm): 14.9
ZSP-U6Tube OD (mm): 6 | Effective area (mm2): 12.5 | Mass: 6.2 | Dim. L (mm): 34.9 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 12.5 | Dim. B (mm): 17
ZSP-U8Tube OD (mm): 8 | Effective area (mm2): 20 | Mass: 8.8 | Dim. L (mm): 37.8 | Dim. C1 (mm): 13.8 | Dim. C2 (mm): 14.5 | Dim. B (mm): 18.1
ZSP-U10Tube OD (mm): 10 | Effective area (mm2): 35 | Mass: 15 | Dim. L (mm): 41.4 | Dim. C1 (mm): 16.8 | Dim. C2 (mm): 17.5 | Dim. B (mm): 20.2
ZSP-U12Tube OD (mm): 12 | Effective area (mm2): 59 | Mass: 21 | Dim. L (mm): 47.8 | Dim. C1 (mm): 19.8 | Dim. C2 (mm): 21 | Dim. B (mm): 23.4
ZSP-L4-M5Tube OD (mm): 4 | Effective area (mm2): 1.5 | Mass (g): 7.3 | Dim. M (mm): M5×0.8 | Dim. A (mm): 3.2 | Dim. L1 (mm): 20.3 | Dim. G (mm): 22.1 | Dim. C1 (mm): 9.9 | Dim. C2 (mm): 10 | Dim. B (mm): 14.9 | Dim. L2 (mm): 18 | Dim. H (mm): 10
ZSP-L4-6Tube OD (mm): 4 | Effective area (mm2): 4.2 | Mass (g): 10 | Dim. M (mm): R1/8 | Dim. A (mm): 8 | Dim. L1 (mm): 23.3 | Dim. G (mm): 24.3 | Dim. C1 (mm): 9.9 | Dim. C2 (mm): 10 | Dim. B (mm): 14.9 | Dim. L2 (mm): 18 | Dim. H (mm): 10
ZSP-L4-8Tube OD (mm): 4 | Effective area (mm2): 4.2 | Mass (g): 19 | Dim. M (mm): R1/4 | Dim. A (mm): 11 | Dim. L1 (mm): 26.3 | Dim. G (mm): 25.3 | Dim. C1 (mm): 9.9 | Dim. C2 (mm): 10 | Dim. B (mm): 14.9 | Dim. L2 (mm): 18 | Dim. H (mm): 14
ZSP-L6-M5Tube OD (mm): 6 | Effective area (mm2): 1.5 | Mass (g): 11 | Dim. M (mm): M5×0.8 | Dim. A (mm): 3.2 | Dim. L1 (mm): 22 | Dim. G (mm): 25.1 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 12.5 | Dim. B (mm): 16.8 | Dim. L2 (mm): 19.8 | Dim. H (mm): 12
ZSP-L6-6Tube OD (mm): 6 | Effective area (mm2): 10 | Mass (g): 13 | Dim. M (mm): R1/8 | Dim. A (mm): 8 | Dim. L1 (mm): 25 | Dim. G (mm): 27.3 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 12.5 | Dim. B (mm): 16.8 | Dim. L2 (mm): 19.8 | Dim. H (mm): 12
ZSP-L6-8Tube OD (mm): 6 | Effective area (mm2): 10 | Mass (g): 20 | Dim. M (mm): R1/4 | Dim. A (mm): 11 | Dim. L1 (mm): 28 | Dim. G (mm): 28.2 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 12.5 | Dim. B (mm): 16.8 | Dim. L2 (mm): 19.8 | Dim. H (mm): 14
ZSP-L6-10Tube OD (mm): 6 | Effective area (mm2): 10 | Mass (g): 32 | Dim. M (mm): R3/8 | Dim. A (mm): 12 | Dim. L1 (mm): 29.8 | Dim. G (mm): 29.7 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 12.5 | Dim. B (mm): 16.8 | Dim. L2 (mm): 19.8 | Dim. H (mm): 17
ZSP-L8-6Tube OD (mm): 8 | Effective area (mm2): 16.5 | Mass (g): 17 | Dim. M (mm): R1/8 | Dim. A (mm): 8 | Dim. L1 (mm): 28 | Dim. G (mm): 31.3 | Dim. C1 (mm): 13.8 | Dim. C2 (mm): 14.5 | Dim. B (mm): 18.1 | Dim. L2 (mm): 22.7 | Dim. H (mm): 14
ZSP-L8-8Tube OD (mm): 8 | Effective area (mm2): 16.5 | Mass (g): 22 | Dim. M (mm): R1/4 | Dim. A (mm): 11 | Dim. L1 (mm): 31 | Dim. G (mm): 32.2 | Dim. C1 (mm): 13.8 | Dim. C2 (mm): 14.5 | Dim. B (mm): 18.1 | Dim. L2 (mm): 22.7 | Dim. H (mm): 14
ZSP-L8-10Tube OD (mm): 8 | Effective area (mm2): 16.5 | Mass (g): 34 | Dim. M (mm): R3/8 | Dim. A (mm): 12 | Dim. L1 (mm): 32.8 | Dim. G (mm): 33.7 | Dim. C1 (mm): 13.8 | Dim. C2 (mm): 14.5 | Dim. B (mm): 18.1 | Dim. L2 (mm): 22.7 | Dim. H (mm): 17
ZSP-L10-6Tube OD (mm): 10 | Effective area (mm2): 22.4 | Mass (g): 29 | Dim. M (mm): R1/8 | Dim. A (mm): 8 | Dim. L1 (mm): 33 | Dim. G (mm): 37.8 | Dim. C1 (mm): 16.8 | Dim. C2 (mm): 17.5 | Dim. B (mm): 20.2 | Dim. L2 (mm): 26.2 | Dim. H (mm): 17
ZSP-L10-8Tube OD (mm): 10 | Effective area (mm2): 30 | Mass (g): 31 | Dim. M (mm): R1/4 | Dim. A (mm): 11 | Dim. L1 (mm): 36 | Dim. G (mm): 38.7 | Dim. C1 (mm): 16.8 | Dim. C2 (mm): 17.5 | Dim. B (mm): 20.2 | Dim. L2 (mm): 26.2 | Dim. H (mm): 17
ZSP-L10-10Tube OD (mm): 10 | Effective area (mm2): 30 | Mass (g): 39 | Dim. M (mm): R3/8 | Dim. A (mm): 12 | Dim. L1 (mm): 37 | Dim. G (mm): 39.4 | Dim. C1 (mm): 16.8 | Dim. C2 (mm): 17.5 | Dim. B (mm): 20.2 | Dim. L2 (mm): 26.2 | Dim. H (mm): 17
ZSP-L10-15Tube OD (mm): 10 | Effective area (mm2): 30 | Mass (g): 59 | Dim. M (mm): R1/2 | Dim. A (mm): 15 | Dim. L1 (mm): 40 | Dim. G (mm): 40.6 | Dim. C1 (mm): 16.8 | Dim. C2 (mm): 17.5 | Dim. B (mm): 20.2 | Dim. L2 (mm): 26.2 | Dim. H (mm): 21
ZSP-L12-8Tube OD (mm): 12 | Effective area (mm2): 30 | Mass (g): 47 | Dim. M (mm): R1/4 | Dim. A (mm): 11 | Dim. L1 (mm): 38 | Dim. G (mm): 42.5 | Dim. C1 (mm): 19.8 | Dim. C2 (mm): 21 | Dim. B (mm): 23.4 | Dim. L2 (mm): 29.4 | Dim. H (mm): 21
ZSP-L12-10Tube OD (mm): 12 | Effective area (mm2): 47 | Mass (g): 48 | Dim. M (mm): R3/8 | Dim. A (mm): 12 | Dim. L1 (mm): 39 | Dim. G (mm): 43.2 | Dim. C1 (mm): 19.8 | Dim. C2 (mm): 21 | Dim. B (mm): 23.4 | Dim. L2 (mm): 29.4 | Dim. H (mm): 21
ZSP-L12-15Tube OD (mm): 12 | Effective area (mm2): 47 | Mass (g): 63 | Dim. M (mm): R1/2 | Dim. A (mm): 15 | Dim. L1 (mm): 42 | Dim. G (mm): 44.3 | Dim. C1 (mm): 19.8 | Dim. C2 (mm): 21 | Dim. B (mm): 23.4 | Dim. L2 (mm): 29.4 | Dim. H (mm): 21
ZSP-V4Tube OD (mm): 4 | Effective area (mm2): 4.2 | Mass (g): 4.7 | Dim. C1 (mm): 9.9 | Dim. C2 (mm): 10 | Dim. B (mm): 14.9 | Dim. L (mm): 16.9 | Dim. E (mm): 3.2 | Dim. N (mm): 6.5 | Dim. F (mm): 10.4
ZSP-V6Tube OD (mm): 6 | Effective area (mm2): 10 | Mass (g): 6.9 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 12.5 | Dim. B (mm): 17 | Dim. L (mm): 20.1 | Dim. E (mm): 3.2 | Dim. N (mm): 8 | Dim. F (mm): 13.5
ZSP-V8Tube OD (mm): 8 | Effective area (mm2): 16.5 | Mass (g): 11 | Dim. C1 (mm): 13.8 | Dim. C2 (mm): 15 | Dim. B (mm): 18.1 | Dim. L (mm): 22.4 | Dim. E (mm): 4.2 | Dim. N (mm): 10 | Dim. F (mm): 15.6
ZSP-V10Tube OD (mm): 10 | Effective area (mm2): 30 | Mass (g): 16 | Dim. C1 (mm): 16.8 | Dim. C2 (mm): 17.5 | Dim. B (mm): 20.2 | Dim. L (mm): 26.2 | Dim. E (mm): 4.2 | Dim. N (mm): 12 | Dim. F (mm): 18.2
ZSP-V12Tube OD (mm): 12 | Effective area (mm2): 47 | Mass (g): 24 | Dim. C1 (mm): 19.8 | Dim. C2 (mm): 21 | Dim. B (mm): 23.4 | Dim. L (mm): 29.4 | Dim. E (mm): 4.2 | Dim. N (mm): 14 | Dim. F (mm): 21.7
ZSP-B4-M5Tube OD (mm): 4 | Effective area (mm2): 1.5 | Mass (g): 9.4 | Dim. M (mm): M5×0.8 | Dim. A (mm): 3.2 | Dim. L1 (mm): 20.2 | Dim. G (mm): 22 | Dim. C1 (mm): 9.9 | Dim. C2 (mm): 10 | Dim. B (mm): 14.9 | Dim. L2 (mm): 16.9 | Dim. L3 (mm): 33.8
ZSP-B4-6Tube OD (mm): 4 | Effective area (mm2): 4.1 | Mass (g): 13 | Dim. M (mm): R1/8 | Dim. A (mm): 8 | Dim. L1 (mm): 23.2 | Dim. G (mm): 24.2 | Dim. C1 (mm): 9.9 | Dim. C2 (mm): 10 | Dim. B (mm): 14.9 | Dim. L2 (mm): 16.9 | Dim. L3 (mm): 33.8
ZSP-B4-8Tube OD (mm): 4 | Effective area (mm2): 4.1 | Mass (g): 21 | Dim. M (mm): R1/4 | Dim. A (mm): 11 | Dim. L1 (mm): 26.2 | Dim. G (mm): 25.2 | Dim. C1 (mm): 9.9 | Dim. C2 (mm): 10 | Dim. B (mm): 14.9 | Dim. L2 (mm): 16.9 | Dim. L3 (mm): 33.8
ZSP-B6-M5Tube OD (mm): 6 | Effective area (mm2): 1.5 | Mass (g): 15 | Dim. M (mm): M5×0.8 | Dim. A (mm): 3.2 | Dim. L1 (mm): 23 | Dim. G (mm): 26.3 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 13 | Dim. B (mm): 17 | Dim. L2 (mm): 20.15 | Dim. L3 (mm): 40.3
ZSP-B6-6Tube OD (mm): 6 | Effective area (mm2): 10 | Mass (g): 17 | Dim. M (mm): R1/8 | Dim. A (mm): 8 | Dim. L1 (mm): 26 | Dim. G (mm): 28.5 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 13 | Dim. B (mm): 17 | Dim. L2 (mm): 20.15 | Dim. L3 (mm): 40.3
ZSP-B6-8Tube OD (mm): 6 | Effective area (mm2): 10 | Mass (g): 24 | Dim. M (mm): R1/4 | Dim. A (mm): 11 | Dim. L1 (mm): 29 | Dim. G (mm): 29.5 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 13 | Dim. B (mm): 17 | Dim. L2 (mm): 20.15 | Dim. L3 (mm): 40.3
ZSP-B6-10Tube OD (mm): 6 | Effective area (mm2): 10 | Mass (g): 36 | Dim. M (mm): R3/8 | Dim. A (mm): 12 | Dim. L1 (mm): 30.8 | Dim. G (mm): 31 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 13 | Dim. B (mm): 17 | Dim. L2 (mm): 20.15 | Dim. L3 (mm): 40.3
ZSP-B8-6Tube OD (mm): 8 | Effective area (mm2): 16.5 | Mass (g): 21 | Dim. M (mm): R1/8 | Dim. A (mm): 8 | Dim. L1 (mm): 26.3 | Dim. G (mm): 29.8 | Dim. C1 (mm): 13.8 | Dim. C2 (mm): 15 | Dim. B (mm): 18.1 | Dim. L2 (mm): 22.4 | Dim. L3 (mm): 44.8
ZSP-B8-8Tube OD (mm): 8 | Effective area (mm2): 16.5 | Mass (g): 26 | Dim. M (mm): R1/4 | Dim. A (mm): 11 | Dim. L1 (mm): 29.3 | Dim. G (mm): 30.8 | Dim. C1 (mm): 13.8 | Dim. C2 (mm): 15 | Dim. B (mm): 18.1 | Dim. L2 (mm): 22.4 | Dim. L3 (mm): 44.8
ZSP-B8-10Tube OD (mm): 8 | Effective area (mm2): 16.5 | Mass (g): 38 | Dim. M (mm): R3/8 | Dim. A (mm): 12 | Dim. L1 (mm): 31.1 | Dim. G (mm): 32.3 | Dim. C1 (mm): 13.8 | Dim. C2 (mm): 15 | Dim. B (mm): 18.1 | Dim. L2 (mm): 22.4 | Dim. L3 (mm): 44.8
ZSP-B10-6Tube OD (mm): 10 | Effective area (mm2): 30 | Mass (g): 36 | Dim. M (mm): R1/8 | Dim. A (mm): 8 | Dim. L1 (mm): 33 | Dim. G (mm): 37.8 | Dim. C1 (mm): 16.8 | Dim. C2 (mm): 17.5 | Dim. B (mm): 20.2 | Dim. L2 (mm): 25.2 | Dim. L3 (mm): 50.4
ZSP-B10-8Tube OD (mm): 10 | Effective area (mm2): 30 | Mass (g): 38 | Dim. M (mm): R1/4 | Dim. A (mm): 11 | Dim. L1 (mm): 36 | Dim. G (mm): 38.7 | Dim. C1 (mm): 16.8 | Dim. C2 (mm): 17.5 | Dim. B (mm): 20.2 | Dim. L2 (mm): 25.2 | Dim. L3 (mm): 50.4
ZSP-B10-10Tube OD (mm): 10 | Effective area (mm2): 30 | Mass (g): 46 | Dim. M (mm): R3/8 | Dim. A (mm): 12 | Dim. L1 (mm): 37 | Dim. G (mm): 39.4 | Dim. C1 (mm): 16.8 | Dim. C2 (mm): 17.5 | Dim. B (mm): 20.2 | Dim. L2 (mm): 25.2 | Dim. L3 (mm): 50.4
ZSP-B10-15Tube OD (mm): 10 | Effective area (mm2): 30 | Mass (g): 65 | Dim. M (mm): R1/2 | Dim. A (mm): 15 | Dim. L1 (mm): 40 | Dim. G (mm): 40.6 | Dim. C1 (mm): 16.8 | Dim. C2 (mm): 17.5 | Dim. B (mm): 20.2 | Dim. L2 (mm): 25.2 | Dim. L3 (mm): 50.4
ZSP-B12-8Tube OD (mm): 12 | Effective area (mm2): 30 | Mass (g): 56 | Dim. M (mm): R1/4 | Dim. A (mm): 11 | Dim. L1 (mm): 38 | Dim. G (mm): 42.5 | Dim. C1 (mm): 19.8 | Dim. C2 (mm): 21 | Dim. B (mm): 22.9 | Dim. L2 (mm): 28.4 | Dim. L3 (mm): 56.8
ZSP-B12-10Tube OD (mm): 12 | Effective area (mm2): 47 | Mass (g): 58 | Dim. M (mm): R3/8 | Dim. A (mm): 12 | Dim. L1 (mm): 39 | Dim. G (mm): 43.2 | Dim. C1 (mm): 19.8 | Dim. C2 (mm): 21 | Dim. B (mm): 22.9 | Dim. L2 (mm): 28.4 | Dim. L3 (mm): 56.8
ZSP-B12-15Tube OD (mm): 12 | Effective area (mm2): 47 | Mass (g): 73 | Dim. M (mm): R1/2 | Dim. A (mm): 15 | Dim. L1 (mm): 42 | Dim. G (mm): 44.3 | Dim. C1 (mm): 19.8 | Dim. C2 (mm): 21 | Dim. B (mm): 22.9 | Dim. L2 (mm): 28.4 | Dim. L3 (mm): 56.8
ZSP-E4Tube OD (mm): 4 | Effective area (mm2): 5.3 | Mass (g): 7.1 | Dim. C1 (mm): 9.9 | Dim. C2 (mm): 10.4 | Dim. B (mm): 14.9 | Dim. L2 (mm): 17.2 | Dim. L3 (mm): 34.4 | Dim. E (mm): 3.2 | Dim. N1 (mm): 6.5 | Dim. N2 (mm): 13 | Dim. L1 (mm): 17.2
ZSP-E6Tube OD (mm): 6 | Effective area (mm2): 12.5 | Mass (g): 11 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 13 | Dim. B (mm): 17 | Dim. L2 (mm): 20.05 | Dim. L3 (mm): 40.1 | Dim. E (mm): 3.2 | Dim. N1 (mm): 8 | Dim. N2 (mm): 16 | Dim. L1 (mm): 20.1
ZSP-E8Tube OD (mm): 8 | Effective area (mm2): 20 | Mass (g): 15 | Dim. C1 (mm): 13.8 | Dim. C2 (mm): 15 | Dim. B (mm): 18.1 | Dim. L2 (mm): 22.2 | Dim. L3 (mm): 44.4 | Dim. E (mm): 3.2 | Dim. N1 (mm): 9 | Dim. N2 (mm): 18 | Dim. L1 (mm): 22.2
ZSP-E10Tube OD (mm): 10 | Effective area (mm2): 35 | Mass (g): 24 | Dim. C1 (mm): 16.8 | Dim. C2 (mm): 17.5 | Dim. B (mm): 20.2 | Dim. L2 (mm): 25.2 | Dim. L3 (mm): 50.4 | Dim. E (mm): 4.2 | Dim. N1 (mm): 12 | Dim. N2 (mm): 24 | Dim. L1 (mm): 25.2
ZSP-E12Tube OD (mm): 12 | Effective area (mm2): 59 | Mass (g): 34 | Dim. C1 (mm): 19.8 | Dim. C2 (mm): 21 | Dim. B (mm): 22.9 | Dim. L2 (mm): 28.4 | Dim. L3 (mm): 56.8 | Dim. E (mm): 4.2 | Dim. N1 (mm): 14 | Dim. N2 (mm): 28 | Dim. L1 (mm): 28.2
ZSP-D4-M5Tube OD (mm): 4 | Effective area (mm2): 1.9 | Mass (g): 9.4 | Dim. M (mm): M5×0.8 | Dim. A (mm): 3.2 | Dim. L1 (mm): 37.1 | Dim. G1 (mm): 33.9 | Dim. G2 (mm): 17 | Dim. C1 (mm): 9.9 | Dim. C2 (mm): 10 | Dim. B (mm): 14.9 | Dim. L2 (mm): 16.9
ZSP-D4-6Tube OD (mm): 4 | Effective area (mm2): 5.3 | Mass (g): 13 | Dim. M (mm): R1/8 | Dim. A (mm): 8 | Dim. L1 (mm): 40.1 | Dim. G1 (mm): 36.1 | Dim. G2 (mm): 19.2 | Dim. C1 (mm): 9.9 | Dim. C2 (mm): 10 | Dim. B (mm): 14.9 | Dim. L2 (mm): 16.9
ZSP-D4-8Tube OD (mm): 4 | Effective area (mm2): 5.3 | Mass (g): 21 | Dim. M (mm): R1/4 | Dim. A (mm): 11 | Dim. L1 (mm): 43.1 | Dim. G1 (mm): 37.1 | Dim. G2 (mm): 20.2 | Dim. C1 (mm): 9.9 | Dim. C2 (mm): 10 | Dim. B (mm): 14.9 | Dim. L2 (mm): 16.9
ZSP-D6-M5Tube OD (mm): 6 | Effective area (mm2): 1.9 | Mass (g): 15 | Dim. M (mm): M5×0.8 | Dim. A (mm): 3.2 | Dim. L1 (mm): 43.2 | Dim. G1 (mm): 40 | Dim. G2 (mm): 19.8 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 13 | Dim. B (mm): 17 | Dim. L2 (mm): 20.1
ZSP-D6-6Tube OD (mm): 6 | Effective area (mm2): 12.5 | Mass (g): 17 | Dim. M (mm): R1/8 | Dim. A (mm): 8 | Dim. L1 (mm): 46.2 | Dim. G1 (mm): 42.2 | Dim. G2 (mm): 22 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 13 | Dim. B (mm): 17 | Dim. L2 (mm): 20.1
ZSP-D6-8Tube OD (mm): 6 | Effective area (mm2): 12.5 | Mass (g): 24 | Dim. M (mm): R1/4 | Dim. A (mm): 11 | Dim. L1 (mm): 49.2 | Dim. G1 (mm): 43.1 | Dim. G2 (mm): 23 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 13 | Dim. B (mm): 17 | Dim. L2 (mm): 20.1
ZSP-D6-10Tube OD (mm): 6 | Effective area (mm2): 12.5 | Mass (g): 35 | Dim. M (mm): R3/8 | Dim. A (mm): 12 | Dim. L1 (mm): 51 | Dim. G1 (mm): 44.6 | Dim. G2 (mm): 24.5 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 13 | Dim. B (mm): 17 | Dim. L2 (mm): 20.1
ZSP-D8-6Tube OD (mm): 8 | Effective area (mm2): 20 | Mass (g): 21 | Dim. M (mm): R1/8 | Dim. A (mm): 8 | Dim. L1 (mm): 50.4 | Dim. G1 (mm): 46.4 | Dim. G2 (mm): 24.2 | Dim. C1 (mm): 13.8 | Dim. C2 (mm): 15 | Dim. B (mm): 18.1 | Dim. L2 (mm): 22.2
ZSP-D8-8Tube OD (mm): 8 | Effective area (mm2): 20 | Mass (g): 27 | Dim. M (mm): R1/4 | Dim. A (mm): 11 | Dim. L1 (mm): 53.4 | Dim. G1 (mm): 47.4 | Dim. G2 (mm): 25.2 | Dim. C1 (mm): 13.8 | Dim. C2 (mm): 15 | Dim. B (mm): 18.1 | Dim. L2 (mm): 22.2
ZSP-D8-10Tube OD (mm): 8 | Effective area (mm2): 20 | Mass (g): 38 | Dim. M (mm): R3/8 | Dim. A (mm): 12 | Dim. L1 (mm): 55.2 | Dim. G1 (mm): 48.9 | Dim. G2 (mm): 26.7 | Dim. C1 (mm): 13.8 | Dim. C2 (mm): 15 | Dim. B (mm): 18.1 | Dim. L2 (mm): 22.2
ZSP-D10-6Tube OD (mm): 10 | Effective area (mm2): 35 | Mass (g): 36 | Dim. M (mm): R1/8 | Dim. A (mm): 8 | Dim. L1 (mm): 58.2 | Dim. G1 (mm): 54.2 | Dim. G2 (mm): 29 | Dim. C1 (mm): 16.8 | Dim. C2 (mm): 17.5 | Dim. B (mm): 20.2 | Dim. L2 (mm): 25.2
ZSP-D10-8Tube OD (mm): 10 | Effective area (mm2): 35 | Mass (g): 38 | Dim. M (mm): R1/4 | Dim. A (mm): 11 | Dim. L1 (mm): 61.2 | Dim. G1 (mm): 55.2 | Dim. G2 (mm): 30 | Dim. C1 (mm): 16.8 | Dim. C2 (mm): 17.5 | Dim. B (mm): 20.2 | Dim. L2 (mm): 25.2
ZSP-D10-10Tube OD (mm): 10 | Effective area (mm2): 35 | Mass (g): 46 | Dim. M (mm): R3/8 | Dim. A (mm): 12 | Dim. L1 (mm): 62.2 | Dim. G1 (mm): 55.9 | Dim. G2 (mm): 30.7 | Dim. C1 (mm): 16.8 | Dim. C2 (mm): 17.5 | Dim. B (mm): 20.2 | Dim. L2 (mm): 25.2
ZSP-D10-15Tube OD (mm): 10 | Effective area (mm2): 35 | Mass (g): 65 | Dim. M (mm): R1/2 | Dim. A (mm): 15 | Dim. L1 (mm): 65.2 | Dim. G1 (mm): 57 | Dim. G2 (mm): 31.8 | Dim. C1 (mm): 16.8 | Dim. C2 (mm): 17.5 | Dim. B (mm): 20.2 | Dim. L2 (mm): 25.2
ZSP-D12-8Tube OD (mm): 12 | Effective area (mm2): 35 | Mass (g): 57 | Dim. M (mm): R1/4 | Dim. A (mm): 11 | Dim. L1 (mm): 66.6 | Dim. G1 (mm): 60.6 | Dim. G2 (mm): 32.2 | Dim. C1 (mm): 19.8 | Dim. C2 (mm): 21 | Dim. B (mm): 22.9 | Dim. L2 (mm): 28.2
ZSP-D12-10Tube OD (mm): 12 | Effective area (mm2): 59 | Mass (g): 58 | Dim. M (mm): R3/8 | Dim. A (mm): 12 | Dim. L1 (mm): 67.6 | Dim. G1 (mm): 61.3 | Dim. G2 (mm): 32.9 | Dim. C1 (mm): 19.8 | Dim. C2 (mm): 21 | Dim. B (mm): 22.9 | Dim. L2 (mm): 28.2
ZSP-D12-15Tube OD (mm): 12 | Effective area (mm2): 59 | Mass (g): 72 | Dim. M (mm): R1/2 | Dim. A (mm): 15 | Dim. L1 (mm): 70.6 | Dim. G1 (mm): 62.4 | Dim. G2 (mm): 34 | Dim. C1 (mm): 19.8 | Dim. C2 (mm): 21 | Dim. B (mm): 22.9 | Dim. L2 (mm): 28.2
ZSP-G6-4Tube OD (mm): 4 | Effective area (mm2): 5.3 | Mass (g): 6 | Dim. L (mm): 34.4 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 9.9 | Dim. C3 (mm): 12.5 | Dim. B1 (mm): 17 | Dim. B2 (mm): 14.9
ZSP-G8-6Tube OD (mm): 6 | Effective area (mm2): 12.5 | Mass (g): 8.3 | Dim. L (mm): 37.9 | Dim. C1 (mm): 13.8 | Dim. C2 (mm): 11.8 | Dim. C3 (mm): 14.5 | Dim. B1 (mm): 18.1 | Dim. B2 (mm): 17
ZSP-G10-8Tube OD (mm): 8 | Effective area (mm2): 20 | Mass (g): 14 | Dim. L (mm): 41.1 | Dim. C1 (mm): 16.8 | Dim. C2 (mm): 13.8 | Dim. C3 (mm): 17.5 | Dim. B1 (mm): 20.2 | Dim. B2 (mm): 18.1
ZSP-G12-10Tube OD (mm): 10 | Effective area (mm2): 35 | Mass (g): 20 | Dim. L (mm): 47.6 | Dim. C1 (mm): 19.8 | Dim. C2 (mm): 16.8 | Dim. C3 (mm): 21 | Dim. B1 (mm): 23.4 | Dim. B2 (mm): 20.2
ZSP-VX4-M5Tube OD (mm): 4 | Effective area (mm2): 2.3 | Mass (g): 11 | Dim. M (mm): M5×0.8 | Dim. A (mm): 3.2 | Dim. L1 (mm): 21.7 | Dim. G (mm): 23.5 | Dim. C1 (mm): 9.9 | Dim. C2 (mm): 10 | Dim. B (mm): 14.9 | Dim. L2 (mm): 16.9 | Dim. H (mm): 10
ZSP-VX4-6Tube OD (mm): 4 | Effective area (mm2): 4 | Mass (g): 14 | Dim. M (mm): R1/8 | Dim. A (mm): 8 | Dim. L1 (mm): 24.7 | Dim. G (mm): 25.7 | Dim. C1 (mm): 9.9 | Dim. C2 (mm): 10 | Dim. B (mm): 14.9 | Dim. L2 (mm): 16.9 | Dim. H (mm): 10
ZSP-VX4-8Tube OD (mm): 4 | Effective area (mm2): 3.5 | Mass (g): 23 | Dim. M (mm): R1/4 | Dim. A (mm): 11 | Dim. L1 (mm): 27.7 | Dim. G (mm): 26.7 | Dim. C1 (mm): 9.9 | Dim. C2 (mm): 10 | Dim. B (mm): 14.9 | Dim. L2 (mm): 16.9 | Dim. H (mm): 14
ZSP-VX6-M5Tube OD (mm): 6 | Effective area (mm2): 2.3 | Mass (g): 17 | Dim. M (mm): M5×0.8 | Dim. A (mm): 3.2 | Dim. L1 (mm): 25.3 | Dim. G (mm): 28.4 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 12.5 | Dim. B (mm): 17 | Dim. L2 (mm): 20.1 | Dim. H (mm): 12
ZSP-VX6-6Tube OD (mm): 6 | Effective area (mm2): 8.5 | Mass (g): 18 | Dim. M (mm): R1/8 | Dim. A (mm): 8 | Dim. L1 (mm): 28.3 | Dim. G (mm): 30.6 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 12.5 | Dim. B (mm): 17 | Dim. L2 (mm): 20.1 | Dim. H (mm): 12
ZSP-VX6-8Tube OD (mm): 6 | Effective area (mm2): 8 | Mass (g): 26 | Dim. M (mm): R1/4 | Dim. A (mm): 11 | Dim. L1 (mm): 31.3 | Dim. G (mm): 31.5 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 12.5 | Dim. B (mm): 17 | Dim. L2 (mm): 20.1 | Dim. H (mm): 14
ZSP-VX6-10Tube OD (mm): 6 | Effective area (mm2): 8.4 | Mass (g): 39 | Dim. M (mm): R3/8 | Dim. A (mm): 12 | Dim. L1 (mm): 33.1 | Dim. G (mm): 33 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 12.5 | Dim. B (mm): 17 | Dim. L2 (mm): 20.1 | Dim. H (mm): 17
ZSP-VX8-6Tube OD (mm): 8 | Effective area (mm2): 17.1 | Mass (g): 24 | Dim. M (mm): R1/8 | Dim. A (mm): 8 | Dim. L1 (mm): 30.4 | Dim. G (mm): 33.7 | Dim. C1 (mm): 13.8 | Dim. C2 (mm): 14.5 | Dim. B (mm): 18.1 | Dim. L2 (mm): 22.1 | Dim. H (mm): 14
ZSP-VX8-8Tube OD (mm): 8 | Effective area (mm2): 17.5 | Mass (g): 30 | Dim. M (mm): R1/4 | Dim. A (mm): 11 | Dim. L1 (mm): 33.4 | Dim. G (mm): 34.6 | Dim. C1 (mm): 13.8 | Dim. C2 (mm): 14.5 | Dim. B (mm): 18.1 | Dim. L2 (mm): 22.1 | Dim. H (mm): 14
ZSP-VX8-10Tube OD (mm): 8 | Effective area (mm2): 17.4 | Mass (g): 42 | Dim. M (mm): R3/8 | Dim. A (mm): 12 | Dim. L1 (mm): 35.2 | Dim. G (mm): 36.1 | Dim. C1 (mm): 13.8 | Dim. C2 (mm): 14.5 | Dim. B (mm): 18.1 | Dim. L2 (mm): 22.1 | Dim. H (mm): 17
ZSP-VX10-6Tube OD (mm): 10 | Effective area (mm2): 17.4 | Mass (g): 38 | Dim. M (mm): R1/8 | Dim. A (mm): 8 | Dim. L1 (mm): 35.2 | Dim. G (mm): 40 | Dim. C1 (mm): 16.8 | Dim. C2 (mm): 17.5 | Dim. B (mm): 20.2 | Dim. L2 (mm): 26.2 | Dim. H (mm): 17
ZSP-VX10-8Tube OD (mm): 10 | Effective area (mm2): 31.5 | Mass (g): 44 | Dim. M (mm): R1/4 | Dim. A (mm): 11 | Dim. L1 (mm): 38.2 | Dim. G (mm): 40.9 | Dim. C1 (mm): 16.8 | Dim. C2 (mm): 17.5 | Dim. B (mm): 20.2 | Dim. L2 (mm): 26.2 | Dim. H (mm): 17
ZSP-VX10-10Tube OD (mm): 10 | Effective area (mm2): 28.1 | Mass (g): 52 | Dim. M (mm): R3/8 | Dim. A (mm): 12 | Dim. L1 (mm): 39.2 | Dim. G (mm): 41.6 | Dim. C1 (mm): 16.8 | Dim. C2 (mm): 17.5 | Dim. B (mm): 20.2 | Dim. L2 (mm): 26.2 | Dim. H (mm): 17
ZSP-VX10-15Tube OD (mm): 10 | Effective area (mm2): 24.3 | Mass (g): 74 | Dim. M (mm): R1/2 | Dim. A (mm): 15 | Dim. L1 (mm): 42.2 | Dim. G (mm): 42.8 | Dim. C1 (mm): 16.8 | Dim. C2 (mm): 17.5 | Dim. B (mm): 20.2 | Dim. L2 (mm): 26.2 | Dim. H (mm): 21
ZSP-VX12-8Tube OD (mm): 12 | Effective area (mm2): 40.9 | Mass (g): 64 | Dim. M (mm): R1/4 | Dim. A (mm): 11 | Dim. L1 (mm): 41.2 | Dim. G (mm): 45.7 | Dim. C1 (mm): 19.8 | Dim. C2 (mm): 21 | Dim. B (mm): 23.4 | Dim. L2 (mm): 29.4 | Dim. H (mm): 21
ZSP-VX12-10Tube OD (mm): 12 | Effective area (mm2): 45 | Mass (g): 65 | Dim. M (mm): R3/8 | Dim. A (mm): 12 | Dim. L1 (mm): 42.2 | Dim. G (mm): 46.4 | Dim. C1 (mm): 19.8 | Dim. C2 (mm): 21 | Dim. B (mm): 23.4 | Dim. L2 (mm): 29.4 | Dim. H (mm): 21
ZSP-VX12-15Tube OD (mm): 12 | Effective area (mm2): 44.8 | Mass (g): 81 | Dim. M (mm): R1/2 | Dim. A (mm): 15 | Dim. L1 (mm): 45.2 | Dim. G (mm): 47.5 | Dim. C1 (mm): 19.8 | Dim. C2 (mm): 21 | Dim. B (mm): 23.4 | Dim. L2 (mm): 29.4 | Dim. H (mm): 21
ZSP-Y4Tube OD (mm): 4 | Effective area (mm2): 4.2 | Mass (g): 7.6 | Dim. L (mm): 32.8 | Dim. C1 (mm): 9.9 | Dim. C2 (mm): 10 | Dim. C3 (mm): 10 | Dim. B (mm): 14.9 | Dim. P (mm): 11 | Dim. E (mm): 3.2 | Dim. N (mm): 14.1 | Dim. F (mm): 10.4
ZSP-Y6Tube OD (mm): 6 | Effective area (mm2): 10 | Mass (g): 10 | Dim. L (mm): 37.7 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 13 | Dim. C3 (mm): 12.5 | Dim. B (mm): 17 | Dim. P (mm): 12 | Dim. E (mm): 3.4 | Dim. N (mm): 15.8 | Dim. F (mm): 13.5
ZSP-Y8Tube OD (mm): 8 | Effective area (mm2): 16.5 | Mass (g): 15 | Dim. L (mm): 42.4 | Dim. C1 (mm): 13.8 | Dim. C2 (mm): 15 | Dim. C3 (mm): 14.5 | Dim. B (mm): 18.1 | Dim. P (mm): 14 | Dim. E (mm): 3.4 | Dim. N (mm): 17.2 | Dim. F (mm): 15.1
ZSP-Y10Tube OD (mm): 10 | Effective area (mm2): 27 | Mass (g): 25 | Dim. L (mm): 48.4 | Dim. C1 (mm): 16.8 | Dim. C2 (mm): 17.5 | Dim. C3 (mm): 17.5 | Dim. B (mm): 20.7 | Dim. P (mm): 18 | Dim. E (mm): 4.2 | Dim. N (mm): 19.5 | Dim. F (mm): 18.2
ZSP-Y12Tube OD (mm): 12 | Effective area (mm2): 38 | Mass (g): 35 | Dim. L (mm): 54.8 | Dim. C1 (mm): 19.8 | Dim. C2 (mm): 21 | Dim. C3 (mm): 21 | Dim. B (mm): 23.4 | Dim. P (mm): 20 | Dim. E (mm): 4.2 | Dim. N (mm): 22.2 | Dim. F (mm): 21.7
ZSP-X4-M5Tube OD (mm): 4 | Effective area (mm2): 1.5 | Mass (g): 9.9 | Dim. M (mm): M5×0.8 | Dim. A (mm): 3.2 | Dim. L (mm): 37.6 | Dim. G (mm): 34.4 | Dim. C1 (mm): 9.9 | Dim. C2 (mm): 10 | Dim. B (mm): 14.9 | Dim. P (mm): 11 | Dim. E (mm): 3.2
ZSP-X4-6Tube OD (mm): 4 | Effective area (mm2): 4.2 | Mass (g): 13 | Dim. M (mm): R1/8 | Dim. A (mm): 8 | Dim. L (mm): 40.6 | Dim. G (mm): 36.6 | Dim. C1 (mm): 9.9 | Dim. C2 (mm): 10 | Dim. B (mm): 14.9 | Dim. P (mm): 11 | Dim. E (mm): 3.2
ZSP-X4-8Tube OD (mm): 4 | Effective area (mm2): 4.2 | Mass (g): 21 | Dim. M (mm): R1/4 | Dim. A (mm): 11 | Dim. L (mm): 43.6 | Dim. G (mm): 37.6 | Dim. C1 (mm): 9.9 | Dim. C2 (mm): 10 | Dim. B (mm): 14.9 | Dim. P (mm): 11 | Dim. E (mm): 3.2
ZSP-X6-M5Tube OD (mm): 6 | Effective area (mm2): 1.5 | Mass (g): 15 | Dim. M (mm): M5×0.8 | Dim. A (mm): 3.2 | Dim. L (mm): 41.4 | Dim. G (mm): 38.2 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 12.5 | Dim. B (mm): 17 | Dim. P (mm): 12 | Dim. E (mm): 3.4
ZSP-X6-6Tube OD (mm): 6 | Effective area (mm2): 10 | Mass (g): 17 | Dim. M (mm): R1/8 | Dim. A (mm): 8 | Dim. L (mm): 44.4 | Dim. G (mm): 40.4 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 12.5 | Dim. B (mm): 17 | Dim. P (mm): 12 | Dim. E (mm): 3.4
ZSP-X6-8Tube OD (mm): 6 | Effective area (mm2): 10 | Mass (g): 24 | Dim. M (mm): R1/4 | Dim. A (mm): 11 | Dim. L (mm): 47.4 | Dim. G (mm): 41.3 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 12.5 | Dim. B (mm): 17 | Dim. P (mm): 12 | Dim. E (mm): 3.4
ZSP-X6-10Tube OD (mm): 6 | Effective area (mm2): 10 | Mass (g): 36 | Dim. M (mm): R3/8 | Dim. A (mm): 12 | Dim. L (mm): 49.2 | Dim. G (mm): 42.8 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 12.5 | Dim. B (mm): 17 | Dim. P (mm): 12 | Dim. E (mm): 3.4
ZSP-X8-6Tube OD (mm): 8 | Effective area (mm2): 16.5 | Mass (g): 22 | Dim. M (mm): R1/8 | Dim. A (mm): 8 | Dim. L (mm): 48.7 | Dim. G (mm): 44.7 | Dim. C1 (mm): 13.8 | Dim. C2 (mm): 14.5 | Dim. B (mm): 18.1 | Dim. P (mm): 14 | Dim. E (mm): 3.4
ZSP-X8-8Tube OD (mm): 8 | Effective area (mm2): 16.5 | Mass (g): 27 | Dim. M (mm): R1/4 | Dim. A (mm): 11 | Dim. L (mm): 51.7 | Dim. G (mm): 45.7 | Dim. C1 (mm): 13.8 | Dim. C2 (mm): 14.5 | Dim. B (mm): 18.1 | Dim. P (mm): 14 | Dim. E (mm): 3.4
ZSP-X8-10Tube OD (mm): 8 | Effective area (mm2): 16.5 | Mass (g): 39 | Dim. M (mm): R3/8 | Dim. A (mm): 12 | Dim. L (mm): 53.5 | Dim. G (mm): 47.2 | Dim. C1 (mm): 13.8 | Dim. C2 (mm): 14.5 | Dim. B (mm): 18.1 | Dim. P (mm): 14 | Dim. E (mm): 3.4
ZSP-X10-6Tube OD (mm): 10 | Effective area (mm2): 30 | Mass (g): 38 | Dim. M (mm): R1/8 | Dim. A (mm): 8 | Dim. L (mm): 55.3 | Dim. G (mm): 51.3 | Dim. C1 (mm): 16.8 | Dim. C2 (mm): 18 | Dim. B (mm): 20.7 | Dim. P (mm): 18 | Dim. E (mm): 4.5
ZSP-X10-8Tube OD (mm): 10 | Effective area (mm2): 30 | Mass (g): 40 | Dim. M (mm): R1/4 | Dim. A (mm): 11 | Dim. L (mm): 58.3 | Dim. G (mm): 52.3 | Dim. C1 (mm): 16.8 | Dim. C2 (mm): 18 | Dim. B (mm): 20.7 | Dim. P (mm): 18 | Dim. E (mm): 4.5
ZSP-X10-10Tube OD (mm): 10 | Effective area (mm2): 30 | Mass (g): 48 | Dim. M (mm): R3/8 | Dim. A (mm): 12 | Dim. L (mm): 59.3 | Dim. G (mm): 53 | Dim. C1 (mm): 16.8 | Dim. C2 (mm): 18 | Dim. B (mm): 20.7 | Dim. P (mm): 18 | Dim. E (mm): 4.5
ZSP-X10-15Tube OD (mm): 10 | Effective area (mm2): 30 | Mass (g): 67 | Dim. M (mm): R1/2 | Dim. A (mm): 15 | Dim. L (mm): 62.3 | Dim. G (mm): 54.1 | Dim. C1 (mm): 16.8 | Dim. C2 (mm): 18 | Dim. B (mm): 20.7 | Dim. P (mm): 18 | Dim. E (mm): 4.5
ZSP-X12-8Tube OD (mm): 12 | Effective area (mm2): 37 | Mass (g): 59 | Dim. M (mm): R1/4 | Dim. A (mm): 11 | Dim. L (mm): 63.5 | Dim. G (mm): 57.5 | Dim. C1 (mm): 19.8 | Dim. C2 (mm): 21 | Dim. B (mm): 23.4 | Dim. P (mm): 20 | Dim. E (mm): 4.2
ZSP-X12-10Tube OD (mm): 12 | Effective area (mm2): 37 | Mass (g): 61 | Dim. M (mm): R3/8 | Dim. A (mm): 12 | Dim. L (mm): 64.5 | Dim. G (mm): 58.2 | Dim. C1 (mm): 19.8 | Dim. C2 (mm): 21 | Dim. B (mm): 23.4 | Dim. P (mm): 20 | Dim. E (mm): 4.2
ZSP-X12-15Tube OD (mm): 12 | Effective area (mm2): 37 | Mass (g): 75 | Dim. M (mm): R1/2 | Dim. A (mm): 15 | Dim. L (mm): 67.5 | Dim. G (mm): 59.3 | Dim. C1 (mm): 19.8 | Dim. C2 (mm): 21 | Dim. B (mm): 23.4 | Dim. P (mm): 20 | Dim. E (mm): 4.2
ZSP-EG6-4Tube OD (mm): 6 | Effective area (mm2): 4.1 | Mass (g): 11 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 9.9 | Dim. C3 (mm): 13 | Dim. C4 (mm): 13 | Dim. B1 (mm): 17 | Dim. B2 (mm): 14.9 | Dim. L2 (mm): 20.05 | Dim. L3 (mm): 40.1 | Dim. E (mm): 3.2
ZSP-EG8-6Tube OD (mm): 8 | Effective area (mm2): 9.5 | Mass (g): 14 | Dim. C1 (mm): 13.8 | Dim. C2 (mm): 11.8 | Dim. C3 (mm): 14.5 | Dim. C4 (mm): 12.5 | Dim. B1 (mm): 18.1 | Dim. B2 (mm): 17 | Dim. L2 (mm): 22.2 | Dim. L3 (mm): 44.4 | Dim. E (mm): 3.2
ZSP-EG10-8Tube OD (mm): 10 | Effective area (mm2): 18.5 | Mass (g): 23 | Dim. C1 (mm): 16.8 | Dim. C2 (mm): 13.8 | Dim. C3 (mm): 17.5 | Dim. C4 (mm): 14.5 | Dim. B1 (mm): 20.2 | Dim. B2 (mm): 18.1 | Dim. L2 (mm): 25.2 | Dim. L3 (mm): 50.4 | Dim. E (mm): 4.2
ZSP-EG12-10Tube OD (mm): 12 | Effective area (mm2): 29.5 | Mass (g): 34 | Dim. C1 (mm): 19.8 | Dim. C2 (mm): 16.8 | Dim. C3 (mm): 21 | Dim. C4 (mm): 17.5 | Dim. B1 (mm): 23.4 | Dim. B2 (mm): 20.2 | Dim. L2 (mm): 28.4 | Dim. L3 (mm): 56.8 | Dim. E (mm): 4.2
ZSP-RX4-6Tube OD (mm): 4 | Effective area (mm2): 1.5 | Mass (g): 20 | Dim. M (mm): R1/8 | Dim. A (mm): 8 | Dim. L (mm): 45.7 | Dim. G (mm): 41.7 | Dim. C1 (mm): 9.9 | Dim. C2 (mm): 10.5 | Dim. B (mm): 14.9 | Dim. H (mm): 12 | Dim. E (mm): 3.2
ZSP-RX4-8Tube OD (mm): 4 | Effective area (mm2): 1.4 | Mass (g): 27 | Dim. M (mm): R1/4 | Dim. A (mm): 11 | Dim. L (mm): 48.7 | Dim. G (mm): 42.7 | Dim. C1 (mm): 9.9 | Dim. C2 (mm): 10.5 | Dim. B (mm): 14.9 | Dim. H (mm): 14 | Dim. E (mm): 3.2
ZSP-RX6-6Tube OD (mm): 6 | Effective area (mm2): 9 | Mass (g): 27 | Dim. M (mm): R1/8 | Dim. A (mm): 8 | Dim. L (mm): 50.3 | Dim. G (mm): 46.3 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 13 | Dim. B (mm): 17 | Dim. H (mm): 14 | Dim. E (mm): 3.2
ZSP-RG6-4Tube OD (mm): 6 | Effective area (mm2): 1.5 | Mass (g): 13 | Dim. L (mm): 37.5 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 9.9 | Dim. C3 (mm): 12.5 | Dim. C4 (mm): 10.5 | Dim. B1 (mm): 17 | Dim. B2 (mm): 14.9 | Dim. E (mm): 3.2 | Dim. N (mm): 14.2
ZSP-RG8-6Tube OD (mm): 8 | Effective area (mm2): 8.2 | Mass (g): 20 | Dim. L (mm): 42 | Dim. C1 (mm): 13.8 | Dim. C2 (mm): 11.8 | Dim. C3 (mm): 14.5 | Dim. C4 (mm): 13 | Dim. B1 (mm): 18.1 | Dim. B2 (mm): 17 | Dim. E (mm): 3.5 | Dim. N (mm): 15.8
ZSP-VU4Tube OD (mm): 4 | Effective area (mm2): 3.7 | Mass (g): 7 | Dim. C1 (mm): 9.9 | Dim. C2 (mm): 10 | Dim. B (mm): 14.9 | Dim. L1 (mm): 17.8 | Dim. L2 (mm): 17.8 | Dim. L3 (mm): 17.8 | Dim. E (mm): 3.2 | Dim. N (mm): 6.5 | Dim. F (mm): 10.4
ZSP-VU6Tube OD (mm): 6 | Effective area (mm2): 8.3 | Mass (g): 9.8 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 12.5 | Dim. B (mm): 17 | Dim. L1 (mm): 20.5 | Dim. L2 (mm): 20.5 | Dim. L3 (mm): 20.5 | Dim. E (mm): 4.2 | Dim. N (mm): 8 | Dim. F (mm): 12.5
ZSP-VU8Tube OD (mm): 8 | Effective area (mm2): 16 | Mass (g): 15 | Dim. C1 (mm): 13.8 | Dim. C2 (mm): 14.5 | Dim. B (mm): 18.1 | Dim. L1 (mm): 22.7 | Dim. L2 (mm): 22.7 | Dim. L3 (mm): 22.7 | Dim. E (mm): 4.2 | Dim. N (mm): 10 | Dim. F (mm): 14.5
ZSP-VU10Tube OD (mm): 10 | Effective area (mm2): 30.2 | Mass (g): 24 | Dim. C1 (mm): 16.8 | Dim. C2 (mm): 17.5 | Dim. B (mm): 20.2 | Dim. L1 (mm): 26.2 | Dim. L2 (mm): 26.2 | Dim. L3 (mm): 26.2 | Dim. E (mm): 4.2 | Dim. N (mm): 12 | Dim. F (mm): 17.5
ZSP-VU12Tube OD (mm): 12 | Effective area (mm2): 40.2 | Mass (g): 34 | Dim. C1 (mm): 19.8 | Dim. C2 (mm): 21 | Dim. B (mm): 23.4 | Dim. L1 (mm): 29.4 | Dim. L2 (mm): 29.4 | Dim. L3 (mm): 29.4 | Dim. E (mm): 4.2 | Dim. N (mm): 14 | Dim. F (mm): 21
ZSP-W6-4Tube OD (mm): 6 | Effective area (mm2): 4.2 | Mass (g): 9.7 | Dim. L (mm): 37.2 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 9.9 | Dim. C3 (mm): 13 | Dim. C4 (mm): 12.5 | Dim. B1 (mm): 17 | Dim. B2 (mm): 14.9 | Dim. P (mm): 12 | Dim. E (mm): 3.4
ZSP-W8-6Tube OD (mm): 8 | Effective area (mm2): 8 | Mass (g): 13 | Dim. L (mm): 42.5 | Dim. C1 (mm): 13.8 | Dim. C2 (mm): 11.8 | Dim. C3 (mm): 14.5 | Dim. C4 (mm): 12.5 | Dim. B1 (mm): 18.1 | Dim. B2 (mm): 17 | Dim. P (mm): 14 | Dim. E (mm): 3.4
ZSP-W10-8Tube OD (mm): 10 | Effective area (mm2): 15.9 | Mass (g): 20 | Dim. L (mm): 48.1 | Dim. C1 (mm): 16.8 | Dim. C2 (mm): 13.8 | Dim. C3 (mm): 17.5 | Dim. C4 (mm): 14.5 | Dim. B1 (mm): 20.2 | Dim. B2 (mm): 18.1 | Dim. P (mm): 18 | Dim. E (mm): 4.5
ZSP-W12-10Tube OD (mm): 12 | Effective area (mm2): 26.7 | Mass (g): 30 | Dim. L (mm): 54.6 | Dim. C1 (mm): 19.8 | Dim. C2 (mm): 16.8 | Dim. C3 (mm): 21 | Dim. C4 (mm): 17.5 | Dim. B1 (mm): 23.4 | Dim. B2 (mm): 20.2 | Dim. P (mm): 20 | Dim. E (mm): 4.5
ZSP-AX10-8
ZSP-AX4-M5Tube OD (mm): 4 | Effective area (mm2): 2.2 | Mass (g): 11 | Dim. M (mm): M5×0.8 | Dim. P (mm): 11
ZSP-AX4-6Tube OD (mm): 4 | Effective area (mm2): 2.7 | Mass (g): 14 | Dim. M (mm): R1/8 | Dim. A (mm): 8 | Dim. P (mm): 11
ZSP-AX4-8Tube OD (mm): 4 | Effective area (mm2): 2.5 | Mass (g): 22 | Dim. M (mm): R1/4 | Dim. A (mm): 11 | Dim. P (mm): 11
ZSP-AX6-M5Tube OD (mm): 6 | Effective area (mm2): 2.2 | Mass (g): 16 | Dim. M (mm): M5×0.8 | Dim. A (mm): 3.2
ZSP-AX6-6Tube OD (mm): 6 | Effective area (mm2): 6.9 | Mass (g): 18 | Dim. M (mm): R1/8 | Dim. A (mm): 8
ZSP-AX6-8Tube OD (mm): 6 | Effective area (mm2): 6.6 | Mass (g): 25 | Dim. M (mm): R1/4 | Dim. A (mm): 11
ZSP-AX6-10Tube OD (mm): 6 | Effective area (mm2): 6.8 | Mass (g): 37 | Dim. M (mm): R3/8
ZSP-AX8-6Tube OD (mm): 8 | Mass (g): 23 | Dim. M (mm): R1/8 | Dim. A (mm): 8
ZSP-AX8-8Tube OD (mm): 8 | Mass (g): 29 | Dim. M (mm): R1/4 | Dim. A (mm): 11
ZSP-AX8-10Tube OD (mm): 8 | Effective area (mm2): 15 | Mass (g): 40 | Dim. M (mm): R3/8
ZSP-AX10-6Tube OD (mm): 10 | Mass (g): 40 | Dim. M (mm): R1/8 | Dim. A (mm): 8
ZSP-AX10-10Tube OD (mm): 10 | Mass (g): 49 | Dim. M (mm): R3/8 | Dim. A (mm): 12
ZSP-AX10-15Tube OD (mm): 10 | Mass (g): 69 | Dim. M (mm): R1/2 | Dim. A (mm): 15
ZSP-AX12-8Tube OD (mm): 12 | Effective area (mm2): 38.2 | Mass (g): 62 | Dim. M (mm): R1/4 | Dim. A (mm): 11
ZSP-AX12-10Tube OD (mm): 12 | Effective area (mm2): 43.1 | Mass (g): 63 | Dim. M (mm): R3/8
ZSP-AX12-15Tube OD (mm): 12 | Effective area (mm2): 42.1 | Mass (g): 78 | Dim. M (mm): R1/2
ZSP-AU4Tube OD (mm): 4 | Effective area (mm2): 2.5 | Mass (g): 7.8 | Dim. L1 (mm): 16.9 | Dim. C1 (mm): 9.9 | Dim. C2 (mm): 10 | Dim. B (mm): 14.9 | Dim. P (mm): 10.3 | Dim. L2 (mm): 22.7 | Dim. E (mm): 3.2 | Dim. N (mm): 14.2 | Dim. F (mm): 10.4
ZSP-AU6Tube OD (mm): 6 | Effective area (mm2): 7.2 | Mass (g): 11 | Dim. L1 (mm): 19.8 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 12.5 | Dim. B (mm): 17 | Dim. P (mm): 12.5 | Dim. L2 (mm): 26.2 | Dim. E (mm): 4.2 | Dim. N (mm): 15.5 | Dim. F (mm): 13.5
ZSP-AU8Tube OD (mm): 8 | Effective area (mm2): 16.3 | Mass (g): 16 | Dim. L1 (mm): 22.7 | Dim. C1 (mm): 13.8 | Dim. C2 (mm): 14.5 | Dim. B (mm): 18.1 | Dim. P (mm): 14.5 | Dim. L2 (mm): 29.4 | Dim. E (mm): 4.2 | Dim. N (mm): 16.9 | Dim. F (mm): 15.6
ZSP-AU10Tube OD (mm): 10 | Effective area (mm2): 27.9 | Mass (g): 26 | Dim. L1 (mm): 25 | Dim. C1 (mm): 16.8 | Dim. C2 (mm): 17.5 | Dim. B (mm): 20.2 | Dim. P (mm): 17.5 | Dim. L2 (mm): 33.5 | Dim. E (mm): 4.2 | Dim. N (mm): 18.5 | Dim. F (mm): 18.2
ZSP-AU12Tube OD (mm): 12 | Effective area (mm2): 40 | Mass (g): 37 | Dim. L1 (mm): 29.4 | Dim. C1 (mm): 19.8 | Dim. C2 (mm): 21 | Dim. B (mm): 23.4 | Dim. P (mm): 21 | Dim. L2 (mm): 35.2 | Dim. E (mm): 4.2 | Dim. N (mm): 20.4 | Dim. F (mm): 21.7
ZSP-KG6-4Tube OD (mm): 17 | Dim. Q1 (mm): 10 | Dim. L1 (mm): 14.9 | Dim. L2 (mm): 30.05 | Dim. L3 (mm): 18.4 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 9.9 | Dim. C3 (mm): 13
ZSP-KG8-4Tube OD (mm): 18.1 | Dim. Q1 (mm): 10 | Dim. L1 (mm): 14.9 | Dim. L2 (mm): 31.2 | Dim. L3 (mm): 19.2 | Dim. C1 (mm): 13.8 | Dim. C2 (mm): 9.9 | Dim. C3 (mm): 15
ZSP-KG8-6Tube OD (mm): 18.1 | Dim. Q1 (mm): 13 | Dim. L1 (mm): 17 | Dim. L2 (mm): 34.7 | Dim. L3 (mm): 21.3 | Dim. C1 (mm): 13.8 | Dim. C2 (mm): 11.8 | Dim. C3 (mm): 15
ZSP-KG10-6Tube OD (mm): 20.7 | Dim. Q1 (mm): 15 | Dim. L1 (mm): 17 | Dim. L2 (mm): 40 | Dim. L3 (mm): 23.8 | Dim. C1 (mm): 16.8 | Dim. C2 (mm): 11.8 | Dim. C3 (mm): 17.5
ZSP-KG10-8Tube OD (mm): 20.7 | Dim. Q1 (mm): 15 | Dim. L1 (mm): 18.1 | Dim. L2 (mm): 40 | Dim. L3 (mm): 23.7 | Dim. C1 (mm): 16.8 | Dim. C2 (mm): 13.8 | Dim. C3 (mm): 17.5
ZSP-KD6-4-6Tube OD (mm): 13 | Dim. M (mm): 17 | Dim. A (mm): 14.9 | Dim. L1 (mm): 68.4 | Dim. L2 (mm): 18.4 | Dim. G1 (mm): 34.3 | Dim. G2 (mm): 3.3 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 9.9
ZSP-KD8-4-8Tube OD (mm): 15 | Dim. M (mm): 18.1 | Dim. A (mm): 14.9 | Dim. L1 (mm): 73.7 | Dim. L2 (mm): 19.2 | Dim. G1 (mm): 36.5 | Dim. G2 (mm): 3.3 | Dim. C1 (mm): 13.8 | Dim. C2 (mm): 9.9
ZSP-KD8-6-8Tube OD (mm): 15 | Dim. M (mm): 18.1 | Dim. A (mm): 17 | Dim. L1 (mm): 80.7 | Dim. L2 (mm): 21.3 | Dim. G1 (mm): 40 | Dim. G2 (mm): 3.3 | Dim. C1 (mm): 13.8 | Dim. C2 (mm): 11.8
ZSP-KD10-8-10Tube OD (mm): 17.5 | Dim. M (mm): 20.7 | Dim. A (mm): 18.1 | Dim. L1 (mm): 93 | Dim. L2 (mm): 23.7 | Dim. G1 (mm): 46.7 | Dim. G2 (mm): 3.3 | Dim. C1 (mm): 16.8 | Dim. C2 (mm): 13.8
ZSP-PF4Tube OD (mm): 4 | Mass (g): 2.2 | Dim. L (mm): 16.4 | Dim. C1 (mm): 9.9 | Dim. C2 (mm): 10 | Dim. B (mm): 14.9
ZSP-PF6Tube OD (mm): 6 | Mass (g): 3.1 | Dim. L (mm): 18.5 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 12.5 | Dim. B (mm): 17
ZSP-PF8Tube OD (mm): 8 | Mass (g): 4.4 | Dim. L (mm): 19.9 | Dim. C1 (mm): 13.8 | Dim. C2 (mm): 14.5 | Dim. B (mm): 18.4
ZSP-PF10Tube OD (mm): 10 | Mass (g): 7.3 | Dim. L (mm): 22.3 | Dim. C1 (mm): 16.8 | Dim. C2 (mm): 17.5 | Dim. B (mm): 20.7
ZSP-PF12Tube OD (mm): 12 | Mass (g): 11 | Dim. L (mm): 24.9 | Dim. C1 (mm): 19.8 | Dim. C2 (mm): 21 | Dim. B (mm): 22.9
ZSP-M4Tube OD (mm): 4 | Effective area (mm2): 5.3 | Mass (g): 16 | Dim. L1 (mm): 30.8 | Dim. L3 (mm): 10.4 | Dim. L2 (mm): 15 | Dim. C1 (mm): 9.9 | Dim. C2 (mm): 10.8 | Dim. B (mm): 14.9 | Dim. H (mm): 14 | Dim. T (mm): 4
ZSP-M6Tube OD (mm): 6 | Effective area (mm2): 12.5 | Mass (g): 24 | Dim. L1 (mm): 34.9 | Dim. L3 (mm): 11 | Dim. L2 (mm): 18 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 12.5 | Dim. B (mm): 17 | Dim. H (mm): 17 | Dim. T (mm): 4
ZSP-M8Tube OD (mm): 8 | Effective area (mm2): 20 | Mass (g): 30 | Dim. L1 (mm): 37.4 | Dim. L3 (mm): 14.3 | Dim. L2 (mm): 16.8 | Dim. C1 (mm): 13.8 | Dim. C2 (mm): 14.6 | Dim. B (mm): 18.2 | Dim. H (mm): 19 | Dim. T (mm): 4
ZSP-M10Tube OD (mm): 10 | Effective area (mm2): 35 | Mass (g): 56 | Dim. L1 (mm): 42.4 | Dim. L3 (mm): 12.7 | Dim. L2 (mm): 23 | Dim. C1 (mm): 16.8 | Dim. C2 (mm): 18.5 | Dim. B (mm): 20.7 | Dim. H (mm): 24 | Dim. T (mm): 5
ZSP-M12Tube OD (mm): 12 | Effective area (mm2): 71 | Mass (g): 81 | Dim. L1 (mm): 47.6 | Dim. L3 (mm): 12.3 | Dim. L2 (mm): 29 | Dim. C1 (mm): 19.8 | Dim. C2 (mm): 20.4 | Dim. B (mm): 23.3 | Dim. H (mm): 27 | Dim. T (mm): 6
ZSP-J4-6Tube OD (mm): 6 | Effective area (mm2): 4 | Mass (g): 3.5 | Dim. L1 (mm): 38.8 | Dim. L2 (mm): 19.8 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 12.5 | Dim. B (mm): 17
ZSP-J6-4Tube OD (mm): 4 | Effective area (mm2): 5 | Mass (g): 2.9 | Dim. L1 (mm): 37.7 | Dim. L2 (mm): 15.2 | Dim. C1 (mm): 9.9 | Dim. C2 (mm): 10 | Dim. B (mm): 14.9
ZSP-J8-4Tube OD (mm): 4 | Effective area (mm2): 4.5 | Mass (g): 3.8 | Dim. L1 (mm): 40.2 | Dim. L2 (mm): 16.7 | Dim. C1 (mm): 9.9 | Dim. C2 (mm): 12.5 | Dim. B (mm): 14.9
ZSP-J8-6Tube OD (mm): 6 | Effective area (mm2): 11.5 | Mass (g): 4 | Dim. L1 (mm): 40.8 | Dim. L2 (mm): 17.3 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 12.5 | Dim. B (mm): 17
ZSP-J10-4Tube OD (mm): 4 | Effective area (mm2): 4.5 | Mass (g): 4.3 | Dim. L1 (mm): 42.2 | Dim. L2 (mm): 17.2 | Dim. C1 (mm): 9.9 | Dim. C2 (mm): 12.5 | Dim. B (mm): 14.9
ZSP-J10-6Tube OD (mm): 6 | Effective area (mm2): 11.5 | Mass (g): 4.5 | Dim. L1 (mm): 43.8 | Dim. L2 (mm): 18.8 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 12.5 | Dim. B (mm): 17
ZSP-J10-8Tube OD (mm): 8 | Effective area (mm2): 22.5 | Mass (g): 5.8 | Dim. L1 (mm): 43.7 | Dim. L2 (mm): 18.7 | Dim. C1 (mm): 13.8 | Dim. C2 (mm): 14.5 | Dim. B (mm): 18.1
ZSP-J12-6Tube OD (mm): 6 | Effective area (mm2): 10.5 | Mass (g): 6 | Dim. L1 (mm): 48.8 | Dim. L2 (mm): 19.8 | Dim. C1 (mm): 11.8 | Dim. C2 (mm): 14.5 | Dim. B (mm): 17
ZSP-J12-8Tube OD (mm): 8 | Effective area (mm2): 23 | Mass (g): 6.7 | Dim. L1 (mm): 49.7 | Dim. L2 (mm): 20.7 | Dim. C1 (mm): 13.8 | Dim. C2 (mm): 14.5 | Dim. B (mm): 18.1
ZSP-J12-10Tube OD (mm): 10 | Effective area (mm2): 31.5 | Mass (g): 9.6 | Dim. L1 (mm): 50 | Dim. L2 (mm): 21 | Dim. C1 (mm): 16.8 | Dim. C2 (mm): 17.5 | Dim. B (mm): 20.2

Need a different model, or a part not listed here? Send us your parts list →

Related products

All Plumbing & Hoses →
