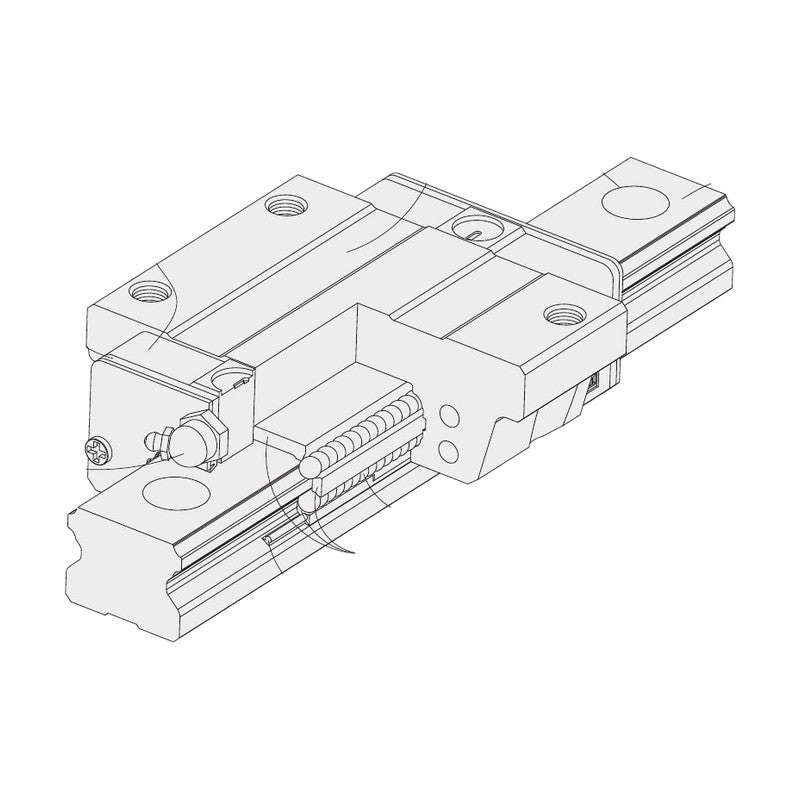

TPC Mechatronics RNF Series Compact LM Guide (Flange Block, Sizes 15-35)

TPC Mechatronics RNF Series Compact LM Guide (Flange Block, Sizes 15-35)

The RNF series is a compact linear guideway with a flange block.

Key features

  • It shares the RN design: high load capacity and rigidity, equal load ratings in all four directions, and self-aligning capability that absorbs mounting errors, with a low profile for high-speed and space-limited machines
  • Flange blocks are available for top mounting (A), bottom mounting (B) or top-or-bottom mounting (C), in light (S) and standard (C) lengths for sizes 15 to 35
  • Preload, accuracy grade and rail length are specified at order
TPC Mechatronics RNF Series Compact LM Guide (Flange Block, Sizes 15-35) reference 2
RNF15SA Block mounting: Top (A) | Load type: Light (S) | Height H: 24 mm | Width W: 52 mm | Length L: 41.1 mm | Rail width WR: 15 mm | Rail mounting bolt: M4x16 | Basic dynamic load rating C: 5.1 kN | Basic static load rating C0: 8.94 kN | Block mass: 0.12 kg | Rail mass: 1.26 kg/m
RNF15CA Block mounting: Top (A) | Load type: Standard (C) | Height H: 24 mm | Width W: 52 mm | Length L: 57.8 mm | Rail width WR: 15 mm | Rail mounting bolt: M4x16 | Basic dynamic load rating C: 7.21 kN | Basic static load rating C0: 14.25 kN | Block mass: 0.17 kg | Rail mass: 1.26 kg/m
RNF20SA Block mounting: Top (A) | Load type: Light (S) | Height H: 28 mm | Width W: 59 mm | Length L: 50 mm | Rail width WR: 20 mm | Rail mounting bolt: M5x16 | Basic dynamic load rating C: 6.54 kN | Basic static load rating C0: 10.75 kN | Block mass: 0.16 kg | Rail mass: 2.09 kg/m
RNF20CA Block mounting: Top (A) | Load type: Standard (C) | Height H: 28 mm | Width W: 59 mm | Length L: 69.1 mm | Rail width WR: 20 mm | Rail mounting bolt: M5x16 | Basic dynamic load rating C: 9.81 kN | Basic static load rating C0: 18.32 kN | Block mass: 0.28 kg | Rail mass: 2.09 kg/m
RNF25SA Block mounting: Top (A) | Load type: Light (S) | Height H: 33 mm | Width W: 73 mm | Length L: 59.7 mm | Rail width WR: 23 mm | Rail mounting bolt: M6x20 | Basic dynamic load rating C: 10.2 kN | Basic static load rating C0: 17.6 kN | Block mass: 0.26 kg | Rail mass: 2.69 kg/m
RNF25CA Block mounting: Top (A) | Load type: Standard (C) | Height H: 33 mm | Width W: 73 mm | Length L: 85 mm | Rail width WR: 23 mm | Rail mounting bolt: M6x20 | Basic dynamic load rating C: 15.1 kN | Basic static load rating C0: 30.12 kN | Block mass: 0.42 kg | Rail mass: 2.69 kg/m
RNF30SA Block mounting: Top (A) | Load type: Light (S) | Height H: 42 mm | Width W: 90 mm | Length L: 71.5 mm | Rail width WR: 28 mm | Rail mounting bolt: M8x25 | Basic dynamic load rating C: 15.32 kN | Basic static load rating C0: 26.28 kN | Block mass: 0.46 kg | Rail mass: 4.26 kg/m
RNF30CA Block mounting: Top (A) | Load type: Standard (C) | Height H: 42 mm | Width W: 90 mm | Length L: 100 mm | Rail width WR: 28 mm | Rail mounting bolt: M8x25 | Basic dynamic load rating C: 20.12 kN | Basic static load rating C0: 45.33 kN | Block mass: 0.77 kg | Rail mass: 4.26 kg/m
RNF35SA Block mounting: Top (A) | Load type: Light (S) | Height H: 48 mm | Width W: 100 mm | Length L: 75 mm | Rail width WR: 34 mm | Rail mounting bolt: M8x25 | Basic dynamic load rating C: 20.65 kN | Basic static load rating C0: 35.58 kN | Block mass: 0.75 kg | Rail mass: 6.11 kg/m
RNF35CA Block mounting: Top (A) | Load type: Standard (C) | Height H: 48 mm | Width W: 100 mm | Length L: 108 mm | Rail width WR: 34 mm | Rail mounting bolt: M8x25 | Basic dynamic load rating C: 30.94 kN | Basic static load rating C0: 61.83 kN | Block mass: 1.12 kg | Rail mass: 6.11 kg/m
RNF15SB Block mounting: Bottom (B) | Load type: Light (S) | Height H: 24 mm | Width W: 52 mm | Length L: 41.1 mm | Rail width WR: 15 mm | Rail mounting bolt: M4x16 | Basic dynamic load rating C: 5.1 kN | Basic static load rating C0: 8.94 kN | Block mass: 0.12 kg | Rail mass: 1.26 kg/m
RNF15CB Block mounting: Bottom (B) | Load type: Standard (C) | Height H: 24 mm | Width W: 52 mm | Length L: 57.8 mm | Rail width WR: 15 mm | Rail mounting bolt: M4x16 | Basic dynamic load rating C: 7.21 kN | Basic static load rating C0: 14.25 kN | Block mass: 0.17 kg | Rail mass: 1.26 kg/m
RNF20SB Block mounting: Bottom (B) | Load type: Light (S) | Height H: 28 mm | Width W: 59 mm | Length L: 50 mm | Rail width WR: 20 mm | Rail mounting bolt: M5x16 | Basic dynamic load rating C: 6.54 kN | Basic static load rating C0: 10.75 kN | Block mass: 0.16 kg | Rail mass: 2.09 kg/m
RNF20CB Block mounting: Bottom (B) | Load type: Standard (C) | Height H: 28 mm | Width W: 59 mm | Length L: 69.1 mm | Rail width WR: 20 mm | Rail mounting bolt: M5x16 | Basic dynamic load rating C: 9.81 kN | Basic static load rating C0: 18.32 kN | Block mass: 0.28 kg | Rail mass: 2.09 kg/m
RNF25SB Block mounting: Bottom (B) | Load type: Light (S) | Height H: 33 mm | Width W: 73 mm | Length L: 59.7 mm | Rail width WR: 23 mm | Rail mounting bolt: M6x20 | Basic dynamic load rating C: 10.2 kN | Basic static load rating C0: 17.6 kN | Block mass: 0.26 kg | Rail mass: 2.69 kg/m
RNF25CB Block mounting: Bottom (B) | Load type: Standard (C) | Height H: 33 mm | Width W: 73 mm | Length L: 85 mm | Rail width WR: 23 mm | Rail mounting bolt: M6x20 | Basic dynamic load rating C: 15.1 kN | Basic static load rating C0: 30.12 kN | Block mass: 0.42 kg | Rail mass: 2.69 kg/m
RNF30SB Block mounting: Bottom (B) | Load type: Light (S) | Height H: 42 mm | Width W: 90 mm | Length L: 71.5 mm | Rail width WR: 28 mm | Rail mounting bolt: M8x25 | Basic dynamic load rating C: 15.32 kN | Basic static load rating C0: 26.28 kN | Block mass: 0.46 kg | Rail mass: 4.26 kg/m
RNF30CB Block mounting: Bottom (B) | Load type: Standard (C) | Height H: 42 mm | Width W: 90 mm | Length L: 100 mm | Rail width WR: 28 mm | Rail mounting bolt: M8x25 | Basic dynamic load rating C: 20.12 kN | Basic static load rating C0: 45.33 kN | Block mass: 0.77 kg | Rail mass: 4.26 kg/m
RNF35SB Block mounting: Bottom (B) | Load type: Light (S) | Height H: 48 mm | Width W: 100 mm | Length L: 75 mm | Rail width WR: 34 mm | Rail mounting bolt: M8x25 | Basic dynamic load rating C: 20.65 kN | Basic static load rating C0: 35.58 kN | Block mass: 0.75 kg | Rail mass: 6.11 kg/m
RNF35CB Block mounting: Bottom (B) | Load type: Standard (C) | Height H: 48 mm | Width W: 100 mm | Length L: 108 mm | Rail width WR: 34 mm | Rail mounting bolt: M8x25 | Basic dynamic load rating C: 30.94 kN | Basic static load rating C0: 61.83 kN | Block mass: 1.12 kg | Rail mass: 6.11 kg/m
RNF15SC Block mounting: Top or bottom (C) | Load type: Light (S) | Height H: 24 mm | Width W: 52 mm | Length L: 41.1 mm | Rail width WR: 15 mm | Rail mounting bolt: M4x16 | Basic dynamic load rating C: 5.1 kN | Basic static load rating C0: 8.94 kN | Block mass: 0.12 kg | Rail mass: 1.26 kg/m
RNF15CC Block mounting: Top or bottom (C) | Load type: Standard (C) | Height H: 24 mm | Width W: 52 mm | Length L: 57.8 mm | Rail width WR: 15 mm | Rail mounting bolt: M4x16 | Basic dynamic load rating C: 7.21 kN | Basic static load rating C0: 14.25 kN | Block mass: 0.17 kg | Rail mass: 1.26 kg/m
RNF20SC Block mounting: Top or bottom (C) | Load type: Light (S) | Height H: 28 mm | Width W: 59 mm | Length L: 50 mm | Rail width WR: 20 mm | Rail mounting bolt: M5x16 | Basic dynamic load rating C: 6.54 kN | Basic static load rating C0: 10.75 kN | Block mass: 0.16 kg | Rail mass: 2.09 kg/m
RNF20CC Block mounting: Top or bottom (C) | Load type: Standard (C) | Height H: 28 mm | Width W: 59 mm | Length L: 69.1 mm | Rail width WR: 20 mm | Rail mounting bolt: M5x16 | Basic dynamic load rating C: 9.81 kN | Basic static load rating C0: 18.32 kN | Block mass: 0.28 kg | Rail mass: 2.09 kg/m
RNF25SC Block mounting: Top or bottom (C) | Load type: Light (S) | Height H: 33 mm | Width W: 73 mm | Length L: 59.7 mm | Rail width WR: 23 mm | Rail mounting bolt: M6x20 | Basic dynamic load rating C: 10.2 kN | Basic static load rating C0: 17.6 kN | Block mass: 0.26 kg | Rail mass: 2.69 kg/m
RNF25CC Block mounting: Top or bottom (C) | Load type: Standard (C) | Height H: 33 mm | Width W: 73 mm | Length L: 85 mm | Rail width WR: 23 mm | Rail mounting bolt: M6x20 | Basic dynamic load rating C: 15.1 kN | Basic static load rating C0: 30.12 kN | Block mass: 0.42 kg | Rail mass: 2.69 kg/m
RNF30SC Block mounting: Top or bottom (C) | Load type: Light (S) | Height H: 42 mm | Width W: 90 mm | Length L: 71.5 mm | Rail width WR: 28 mm | Rail mounting bolt: M6x25 | Basic dynamic load rating C: 15.32 kN | Basic static load rating C0: 26.28 kN | Block mass: 0.46 kg | Rail mass: 4.26 kg/m
RNF30CC Block mounting: Top or bottom (C) | Load type: Standard (C) | Height H: 42 mm | Width W: 90 mm | Length L: 100 mm | Rail width WR: 28 mm | Rail mounting bolt: M6x25 | Basic dynamic load rating C: 20.12 kN | Basic static load rating C0: 45.33 kN | Block mass: 0.77 kg | Rail mass: 4.26 kg/m
RNF35SC Block mounting: Top or bottom (C) | Load type: Light (S) | Height H: 48 mm | Width W: 100 mm | Length L: 75 mm | Rail width WR: 34 mm | Rail mounting bolt: M8x25 | Basic dynamic load rating C: 20.65 kN | Basic static load rating C0: 35.58 kN | Block mass: 0.75 kg | Rail mass: 6.11 kg/m
RNF35CC Block mounting: Top or bottom (C) | Load type: Standard (C) | Height H: 48 mm | Width W: 100 mm | Length L: 108 mm | Rail width WR: 34 mm | Rail mounting bolt: M8x25 | Basic dynamic load rating C: 30.94 kN | Basic static load rating C0: 61.83 kN | Block mass: 1.12 kg | Rail mass: 6.11 kg/m
30 product codes available in this family
Sourced direct from KoreaExport-ready supplyCompetitive pricing

Need a different model, or a part not listed here? Send us your parts list →

TPC Mechatronics RNF Series Compact LM Guide (Flange Block, Sizes 15-35)

Brand TPC Mechatronics·LM Guides

Available part numbers (30)

RNF15SA, RNF15CA, RNF20SA, RNF20CA, RNF25SA, RNF25CA, RNF30SA, RNF30CA, RNF35SA, RNF35CA + 20 more — see full table ↓

How to order

Send the TPC Mechatronics part numbers and quantities through our RFQ form or to info@prosourcemro.com. We confirm price, availability and lead time within 1 business day — no account needed.

RFQ List 0 →
View full details
Product codes & specifications
TPC Mechatronics RNF Series Compact LM Guide (Flange Block, Sizes 15-35) reference 2
0 selected
RFQ List (0)
Product codeSpec
RNF15SABlock mounting: Top (A) | Load type: Light (S) | Height H: 24 mm | Width W: 52 mm | Length L: 41.1 mm | Rail width WR: 15 mm | Rail mounting bolt: M4x16 | Basic dynamic load rating C: 5.1 kN | Basic static load rating C0: 8.94 kN | Block mass: 0.12 kg | Rail mass: 1.26 kg/m
RNF15CABlock mounting: Top (A) | Load type: Standard (C) | Height H: 24 mm | Width W: 52 mm | Length L: 57.8 mm | Rail width WR: 15 mm | Rail mounting bolt: M4x16 | Basic dynamic load rating C: 7.21 kN | Basic static load rating C0: 14.25 kN | Block mass: 0.17 kg | Rail mass: 1.26 kg/m
RNF20SABlock mounting: Top (A) | Load type: Light (S) | Height H: 28 mm | Width W: 59 mm | Length L: 50 mm | Rail width WR: 20 mm | Rail mounting bolt: M5x16 | Basic dynamic load rating C: 6.54 kN | Basic static load rating C0: 10.75 kN | Block mass: 0.16 kg | Rail mass: 2.09 kg/m
RNF20CABlock mounting: Top (A) | Load type: Standard (C) | Height H: 28 mm | Width W: 59 mm | Length L: 69.1 mm | Rail width WR: 20 mm | Rail mounting bolt: M5x16 | Basic dynamic load rating C: 9.81 kN | Basic static load rating C0: 18.32 kN | Block mass: 0.28 kg | Rail mass: 2.09 kg/m
RNF25SABlock mounting: Top (A) | Load type: Light (S) | Height H: 33 mm | Width W: 73 mm | Length L: 59.7 mm | Rail width WR: 23 mm | Rail mounting bolt: M6x20 | Basic dynamic load rating C: 10.2 kN | Basic static load rating C0: 17.6 kN | Block mass: 0.26 kg | Rail mass: 2.69 kg/m
RNF25CABlock mounting: Top (A) | Load type: Standard (C) | Height H: 33 mm | Width W: 73 mm | Length L: 85 mm | Rail width WR: 23 mm | Rail mounting bolt: M6x20 | Basic dynamic load rating C: 15.1 kN | Basic static load rating C0: 30.12 kN | Block mass: 0.42 kg | Rail mass: 2.69 kg/m
RNF30SABlock mounting: Top (A) | Load type: Light (S) | Height H: 42 mm | Width W: 90 mm | Length L: 71.5 mm | Rail width WR: 28 mm | Rail mounting bolt: M8x25 | Basic dynamic load rating C: 15.32 kN | Basic static load rating C0: 26.28 kN | Block mass: 0.46 kg | Rail mass: 4.26 kg/m
RNF30CABlock mounting: Top (A) | Load type: Standard (C) | Height H: 42 mm | Width W: 90 mm | Length L: 100 mm | Rail width WR: 28 mm | Rail mounting bolt: M8x25 | Basic dynamic load rating C: 20.12 kN | Basic static load rating C0: 45.33 kN | Block mass: 0.77 kg | Rail mass: 4.26 kg/m
RNF35SABlock mounting: Top (A) | Load type: Light (S) | Height H: 48 mm | Width W: 100 mm | Length L: 75 mm | Rail width WR: 34 mm | Rail mounting bolt: M8x25 | Basic dynamic load rating C: 20.65 kN | Basic static load rating C0: 35.58 kN | Block mass: 0.75 kg | Rail mass: 6.11 kg/m
RNF35CABlock mounting: Top (A) | Load type: Standard (C) | Height H: 48 mm | Width W: 100 mm | Length L: 108 mm | Rail width WR: 34 mm | Rail mounting bolt: M8x25 | Basic dynamic load rating C: 30.94 kN | Basic static load rating C0: 61.83 kN | Block mass: 1.12 kg | Rail mass: 6.11 kg/m
RNF15SBBlock mounting: Bottom (B) | Load type: Light (S) | Height H: 24 mm | Width W: 52 mm | Length L: 41.1 mm | Rail width WR: 15 mm | Rail mounting bolt: M4x16 | Basic dynamic load rating C: 5.1 kN | Basic static load rating C0: 8.94 kN | Block mass: 0.12 kg | Rail mass: 1.26 kg/m
RNF15CBBlock mounting: Bottom (B) | Load type: Standard (C) | Height H: 24 mm | Width W: 52 mm | Length L: 57.8 mm | Rail width WR: 15 mm | Rail mounting bolt: M4x16 | Basic dynamic load rating C: 7.21 kN | Basic static load rating C0: 14.25 kN | Block mass: 0.17 kg | Rail mass: 1.26 kg/m
RNF20SBBlock mounting: Bottom (B) | Load type: Light (S) | Height H: 28 mm | Width W: 59 mm | Length L: 50 mm | Rail width WR: 20 mm | Rail mounting bolt: M5x16 | Basic dynamic load rating C: 6.54 kN | Basic static load rating C0: 10.75 kN | Block mass: 0.16 kg | Rail mass: 2.09 kg/m
RNF20CBBlock mounting: Bottom (B) | Load type: Standard (C) | Height H: 28 mm | Width W: 59 mm | Length L: 69.1 mm | Rail width WR: 20 mm | Rail mounting bolt: M5x16 | Basic dynamic load rating C: 9.81 kN | Basic static load rating C0: 18.32 kN | Block mass: 0.28 kg | Rail mass: 2.09 kg/m
RNF25SBBlock mounting: Bottom (B) | Load type: Light (S) | Height H: 33 mm | Width W: 73 mm | Length L: 59.7 mm | Rail width WR: 23 mm | Rail mounting bolt: M6x20 | Basic dynamic load rating C: 10.2 kN | Basic static load rating C0: 17.6 kN | Block mass: 0.26 kg | Rail mass: 2.69 kg/m
RNF25CBBlock mounting: Bottom (B) | Load type: Standard (C) | Height H: 33 mm | Width W: 73 mm | Length L: 85 mm | Rail width WR: 23 mm | Rail mounting bolt: M6x20 | Basic dynamic load rating C: 15.1 kN | Basic static load rating C0: 30.12 kN | Block mass: 0.42 kg | Rail mass: 2.69 kg/m
RNF30SBBlock mounting: Bottom (B) | Load type: Light (S) | Height H: 42 mm | Width W: 90 mm | Length L: 71.5 mm | Rail width WR: 28 mm | Rail mounting bolt: M8x25 | Basic dynamic load rating C: 15.32 kN | Basic static load rating C0: 26.28 kN | Block mass: 0.46 kg | Rail mass: 4.26 kg/m
RNF30CBBlock mounting: Bottom (B) | Load type: Standard (C) | Height H: 42 mm | Width W: 90 mm | Length L: 100 mm | Rail width WR: 28 mm | Rail mounting bolt: M8x25 | Basic dynamic load rating C: 20.12 kN | Basic static load rating C0: 45.33 kN | Block mass: 0.77 kg | Rail mass: 4.26 kg/m
RNF35SBBlock mounting: Bottom (B) | Load type: Light (S) | Height H: 48 mm | Width W: 100 mm | Length L: 75 mm | Rail width WR: 34 mm | Rail mounting bolt: M8x25 | Basic dynamic load rating C: 20.65 kN | Basic static load rating C0: 35.58 kN | Block mass: 0.75 kg | Rail mass: 6.11 kg/m
RNF35CBBlock mounting: Bottom (B) | Load type: Standard (C) | Height H: 48 mm | Width W: 100 mm | Length L: 108 mm | Rail width WR: 34 mm | Rail mounting bolt: M8x25 | Basic dynamic load rating C: 30.94 kN | Basic static load rating C0: 61.83 kN | Block mass: 1.12 kg | Rail mass: 6.11 kg/m
RNF15SCBlock mounting: Top or bottom (C) | Load type: Light (S) | Height H: 24 mm | Width W: 52 mm | Length L: 41.1 mm | Rail width WR: 15 mm | Rail mounting bolt: M4x16 | Basic dynamic load rating C: 5.1 kN | Basic static load rating C0: 8.94 kN | Block mass: 0.12 kg | Rail mass: 1.26 kg/m
RNF15CCBlock mounting: Top or bottom (C) | Load type: Standard (C) | Height H: 24 mm | Width W: 52 mm | Length L: 57.8 mm | Rail width WR: 15 mm | Rail mounting bolt: M4x16 | Basic dynamic load rating C: 7.21 kN | Basic static load rating C0: 14.25 kN | Block mass: 0.17 kg | Rail mass: 1.26 kg/m
RNF20SCBlock mounting: Top or bottom (C) | Load type: Light (S) | Height H: 28 mm | Width W: 59 mm | Length L: 50 mm | Rail width WR: 20 mm | Rail mounting bolt: M5x16 | Basic dynamic load rating C: 6.54 kN | Basic static load rating C0: 10.75 kN | Block mass: 0.16 kg | Rail mass: 2.09 kg/m
RNF20CCBlock mounting: Top or bottom (C) | Load type: Standard (C) | Height H: 28 mm | Width W: 59 mm | Length L: 69.1 mm | Rail width WR: 20 mm | Rail mounting bolt: M5x16 | Basic dynamic load rating C: 9.81 kN | Basic static load rating C0: 18.32 kN | Block mass: 0.28 kg | Rail mass: 2.09 kg/m
RNF25SCBlock mounting: Top or bottom (C) | Load type: Light (S) | Height H: 33 mm | Width W: 73 mm | Length L: 59.7 mm | Rail width WR: 23 mm | Rail mounting bolt: M6x20 | Basic dynamic load rating C: 10.2 kN | Basic static load rating C0: 17.6 kN | Block mass: 0.26 kg | Rail mass: 2.69 kg/m
RNF25CCBlock mounting: Top or bottom (C) | Load type: Standard (C) | Height H: 33 mm | Width W: 73 mm | Length L: 85 mm | Rail width WR: 23 mm | Rail mounting bolt: M6x20 | Basic dynamic load rating C: 15.1 kN | Basic static load rating C0: 30.12 kN | Block mass: 0.42 kg | Rail mass: 2.69 kg/m
RNF30SCBlock mounting: Top or bottom (C) | Load type: Light (S) | Height H: 42 mm | Width W: 90 mm | Length L: 71.5 mm | Rail width WR: 28 mm | Rail mounting bolt: M6x25 | Basic dynamic load rating C: 15.32 kN | Basic static load rating C0: 26.28 kN | Block mass: 0.46 kg | Rail mass: 4.26 kg/m
RNF30CCBlock mounting: Top or bottom (C) | Load type: Standard (C) | Height H: 42 mm | Width W: 90 mm | Length L: 100 mm | Rail width WR: 28 mm | Rail mounting bolt: M6x25 | Basic dynamic load rating C: 20.12 kN | Basic static load rating C0: 45.33 kN | Block mass: 0.77 kg | Rail mass: 4.26 kg/m
RNF35SCBlock mounting: Top or bottom (C) | Load type: Light (S) | Height H: 48 mm | Width W: 100 mm | Length L: 75 mm | Rail width WR: 34 mm | Rail mounting bolt: M8x25 | Basic dynamic load rating C: 20.65 kN | Basic static load rating C0: 35.58 kN | Block mass: 0.75 kg | Rail mass: 6.11 kg/m
RNF35CCBlock mounting: Top or bottom (C) | Load type: Standard (C) | Height H: 48 mm | Width W: 100 mm | Length L: 108 mm | Rail width WR: 34 mm | Rail mounting bolt: M8x25 | Basic dynamic load rating C: 30.94 kN | Basic static load rating C0: 61.83 kN | Block mass: 1.12 kg | Rail mass: 6.11 kg/m
